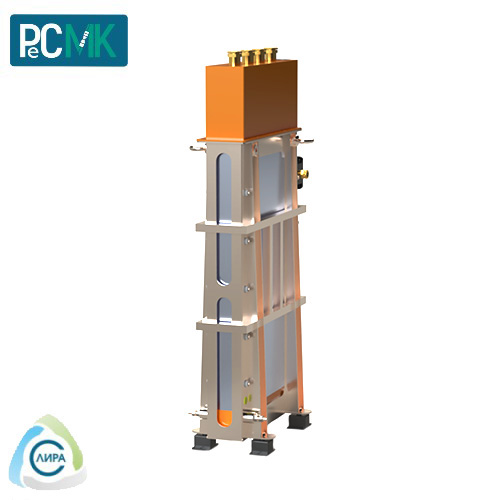

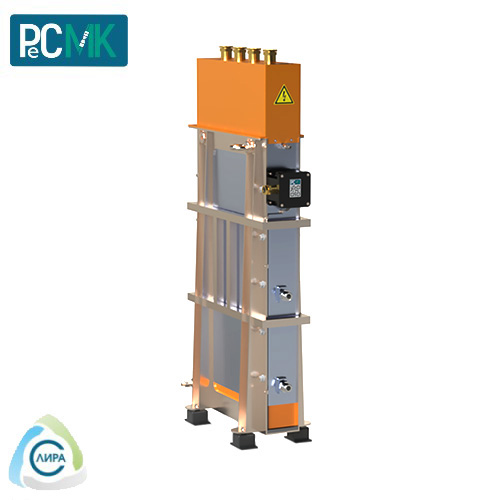

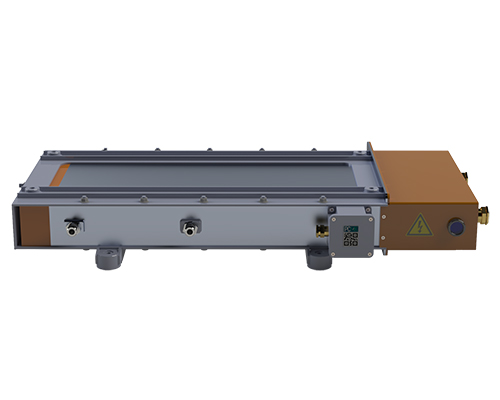

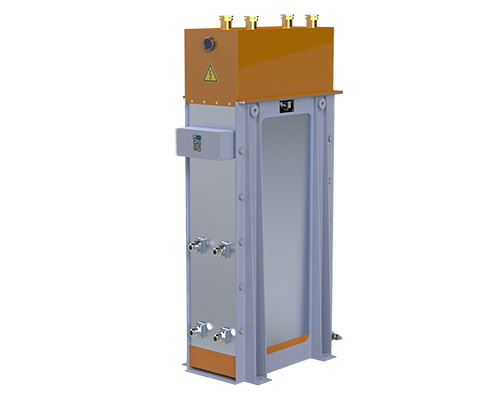

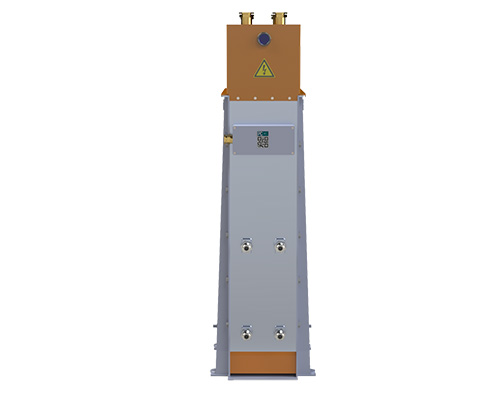

Лира-С - Тормозные, нагрузочные и разрядные резисторы cредней мощности

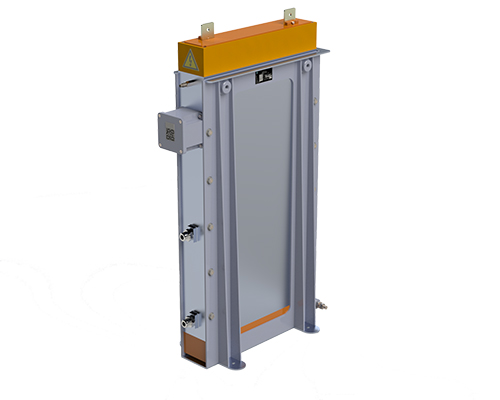

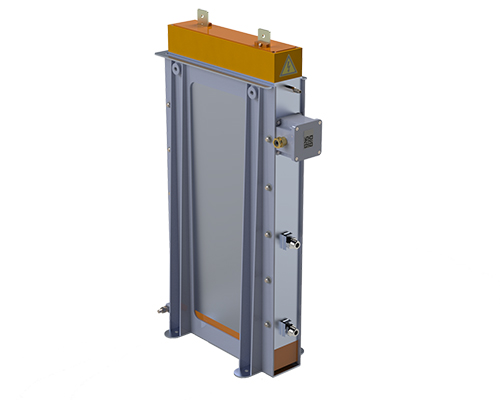

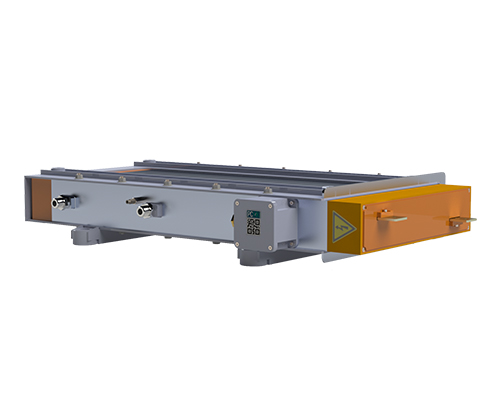

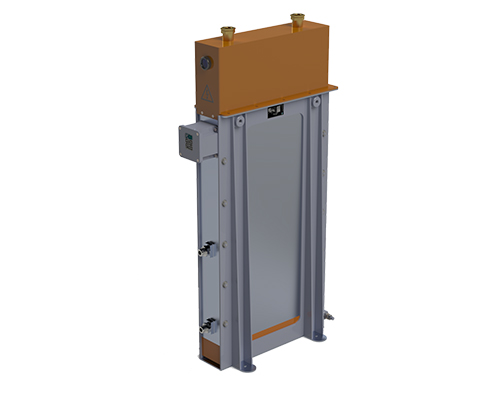

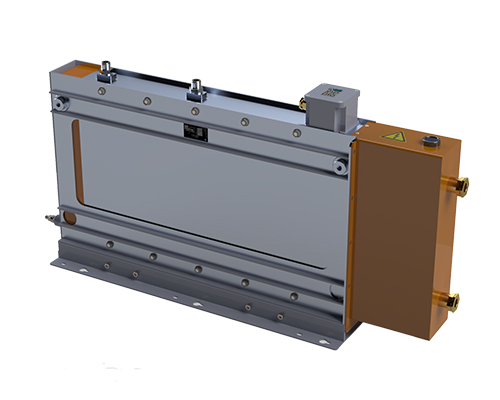

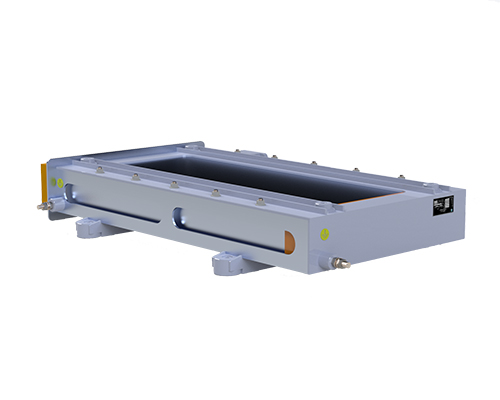

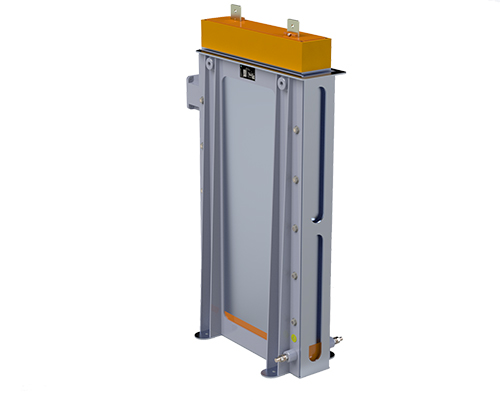

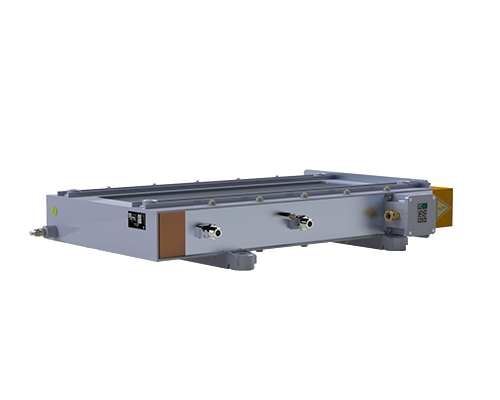

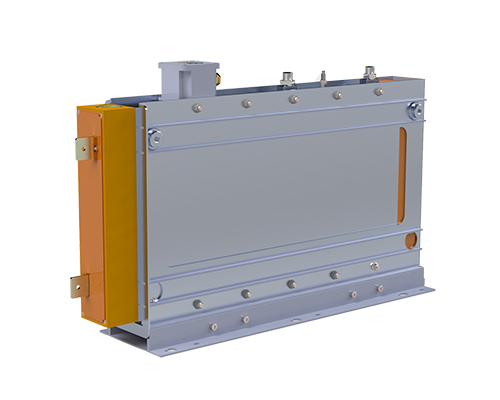

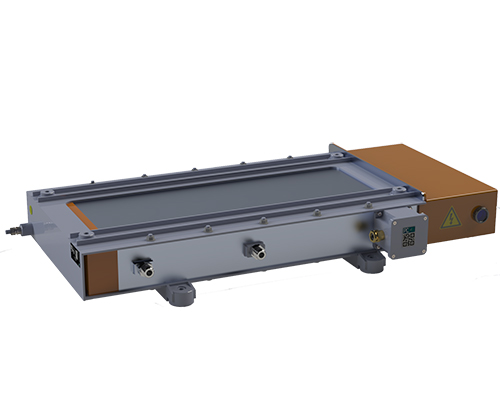

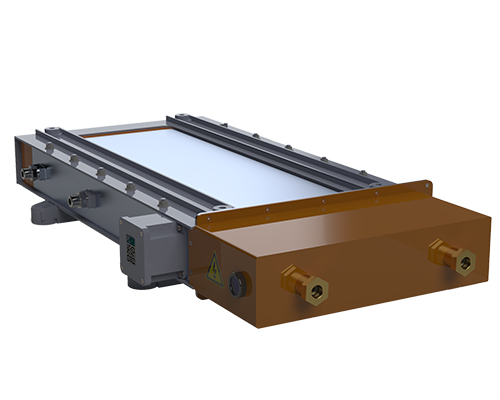

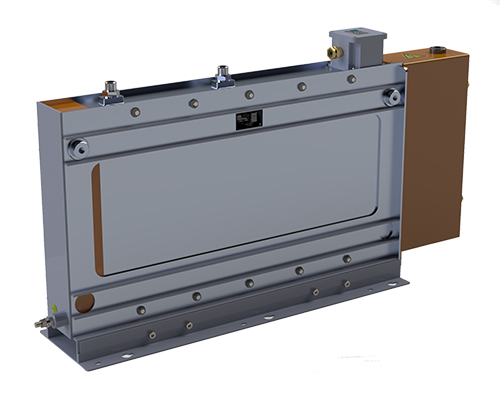

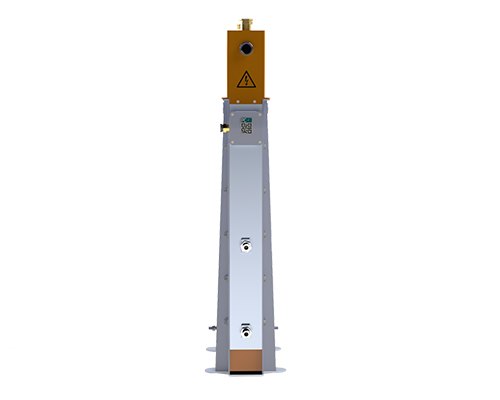

Основные технические характеристики тормозных резисторов РеСМК-1:

№	Характеристика	Модель РеСМК-1
1	Количество резисторов в блоке, шт	от 1 до 12
2	Сопротивление каждого резистора при 45°C, Ом	от 0.05 до 36
3	Рабочее напряжение каждого резистора, В	от 12 до 4000
4	Напряжение изоляции на корпус (DC, 1 мин.), кВ	до 15
5	Рабочий ток каждого резистора, А	от 65 до 1080
6	Ток термической стойкости (не более 2 сек), А	от 200 до 2400
7	Собственная индуктивность, мкГн	от 0,125 до 72
8	Мощность (распределяется между всеми резисторами в блоке), кВт Режим: - длительный (ПВ=100%) - повторно-кратковременный (ПВ=20%, 5 сек - работа, 20 сек – пауза) - кратковременный (не более 2 сек, пауза 120 сек)	60 300 600
9	Собственная теплоемкость блока (при ∆t =35°C), МДж	2,1
10	Охлаждение	вода пресная по ГОСТ 6709-72, гликоли, водно-гликолевые смеси
11	Температура охлаждающей жидкости на входе, °C	от +5 до +40
12	Расход охлаждающей воды для длительного режима работы, м3/ч	2
13	Рабочее давление, МПа	0,280
14	Подключение охлаждающей воды	2 х G3/4(1/2) HP
15	Подключение электрическое силовое	шинный пункт подключения или гибкий изолированный высоковольтный провод
16	Масса, кг - сухого - заполненного водой	78 82
17	Габаритные, установочные размеры (ШхВхГ), мм - IP00 - IP65	228х876х451 228х978х451
18	Материалы	алюминий, нерж. сталь, керамика, композиты, термостойкие полимеры
19	Степени защиты оболочек по ГОСТ 14254-96	IP00, IP65
20	Климатическое исполнение и категория размещения по ГОСТ 15150-69	ОМ, УХЛ, О, ТВ
21	Сигналы системы контроля и защиты	- температура корпуса (Pt100) - протечка воды - расход охлаждающей жидкости (опция)
22	Температура окружающего воздуха, °C	от 0 до +85
23	Назначенный срок службы, лет	20
24	Вероятность безотказной работы в течение времени непрерывного использования 3000 часов	0,98
25	Аналоги	Danotherm(Дания): WHDN100-1000 WHDN100-1200 WHDN100-1400 WHHB 550 WHBS 16.1.1360 WHBS 16.1.2600 WHBS 16.3.1600 WHBS 16.3.1800 WHBS 16.3.2000 WHBS 16.6.1000 WHBS 16.6.1400 WHBS 16.6.1800 WHBS 16.6.2200 WHBS 16.6.2600 WHBS 16.6.3400 WHBS 16.6.3800 WHBS 16.6.4200 WHBS 16.12.800 WHBS 16.12.1000 WHBS 16.12.1400 WHBS 16.12.1800 WHBS 16.12.2200 WHBS 32.4.485 WHB 16.3.1200 WHB 16.3.1400 WHB 16.3.1600 WHB 16.3.1800 WHB 16.3.2000 CBW-760 CBW-860 CBW-960 CBW-V-760 CBW-V-860 CBW-V-960 CBW-H-760 CBW-H-860 CBW-H-960 Sinus-JEVI (Францuя, Данuя): WCLB Cressall (Англuя): DBR DBRS Cetal (Францuя) RPM-090C8 RPM-135C8 RPM-180C8 VACON Danfoss BRR

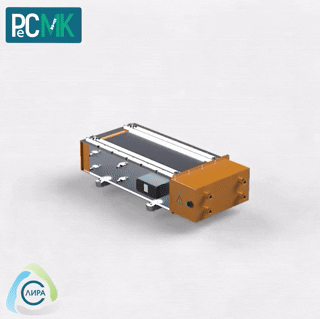

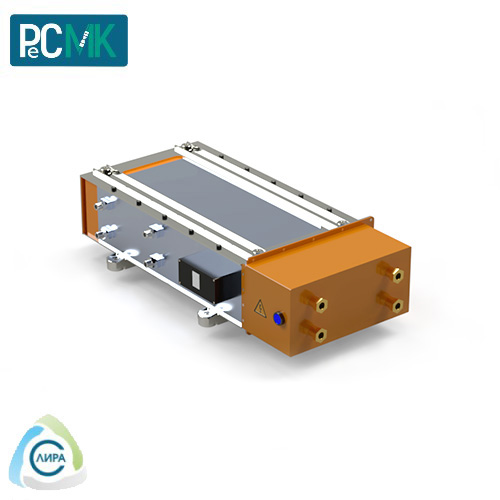

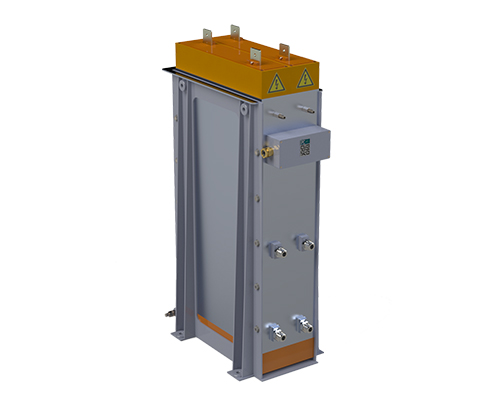

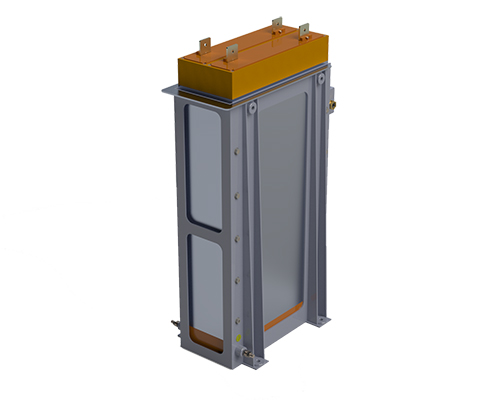

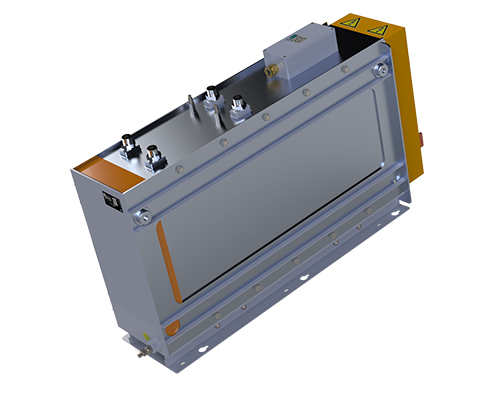

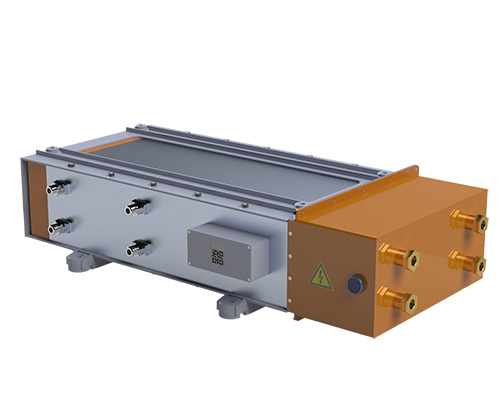

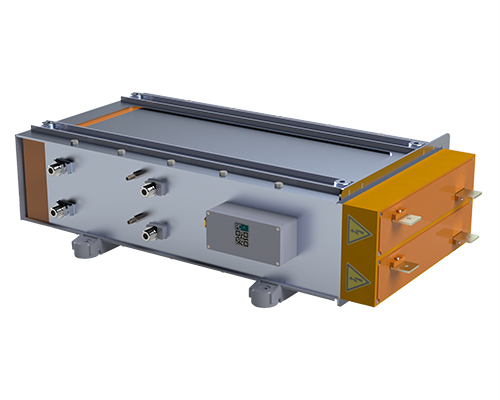

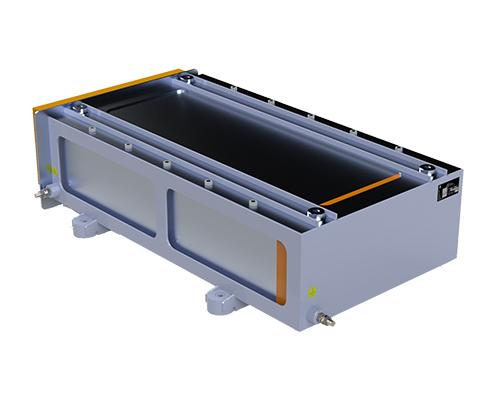

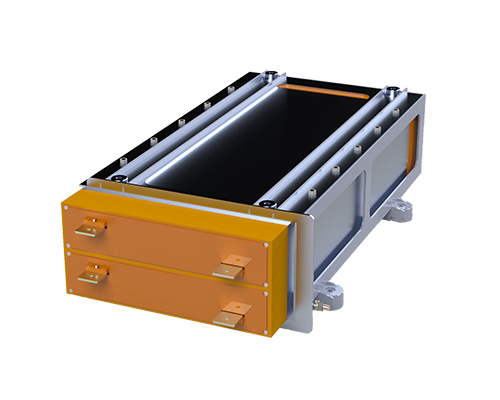

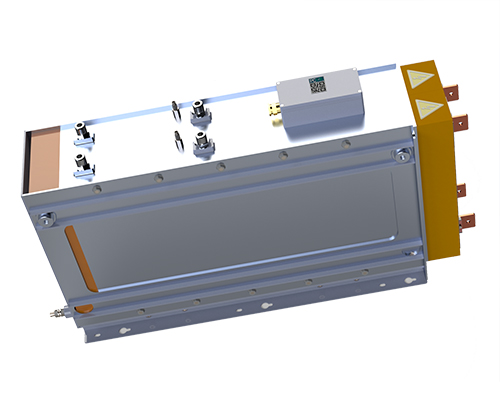

Водоохлаждаемый резистор РеСМК-2

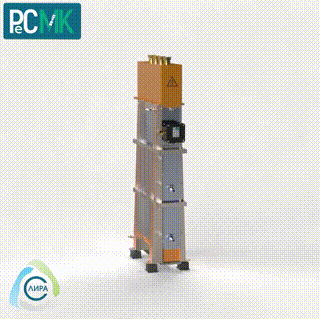

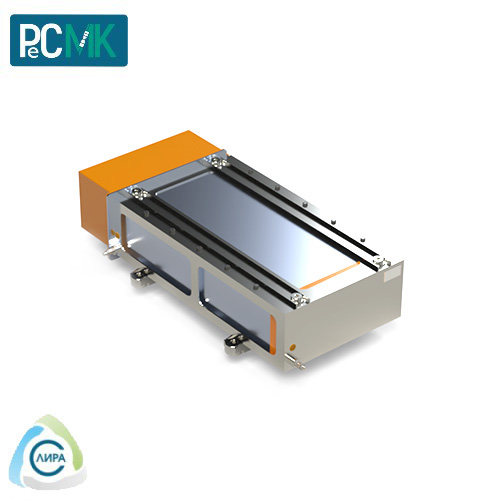

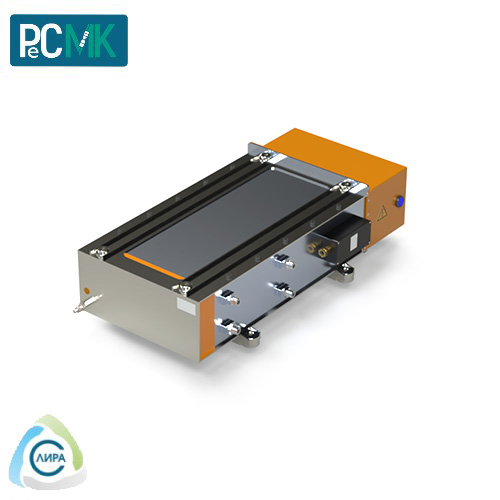

РеСМК-2

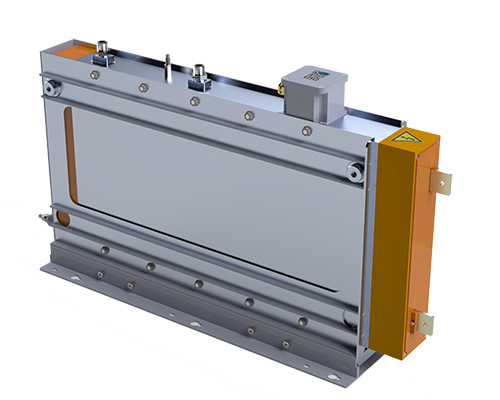

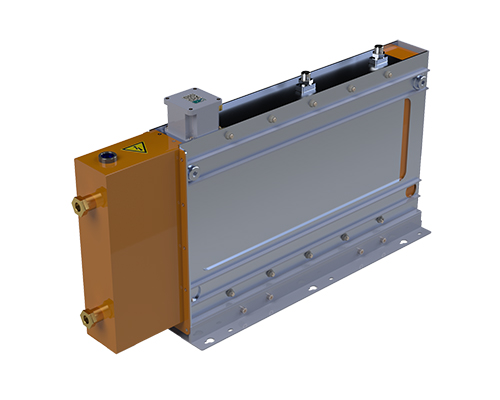

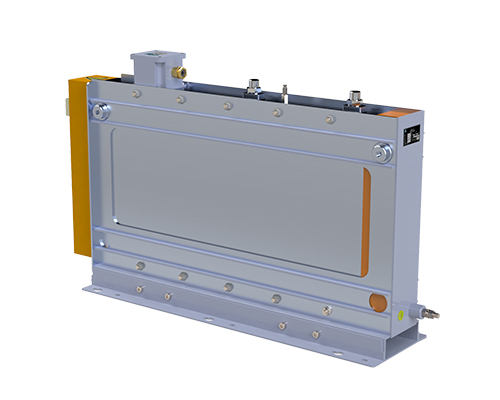

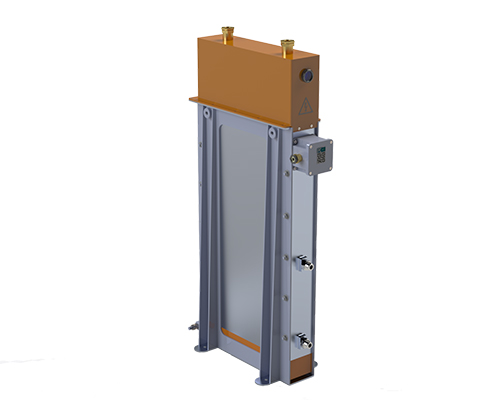

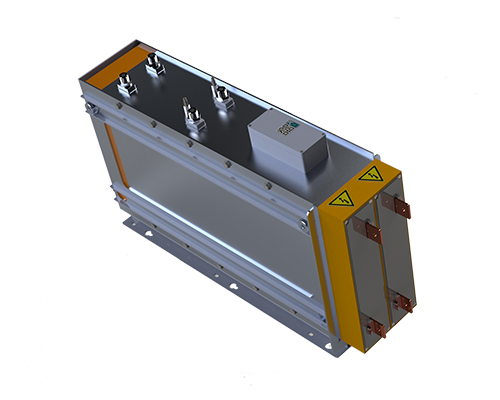

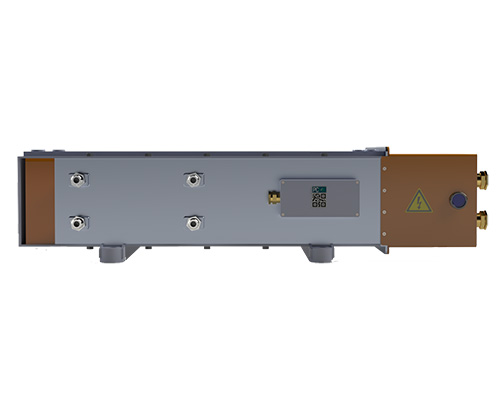

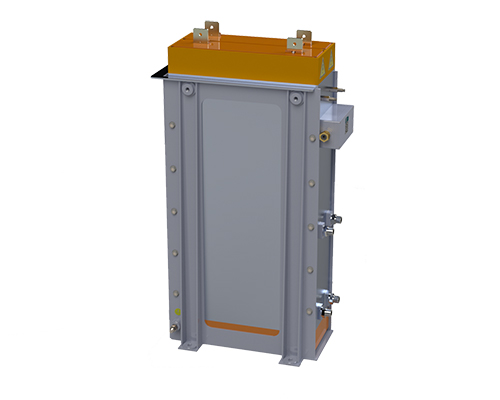

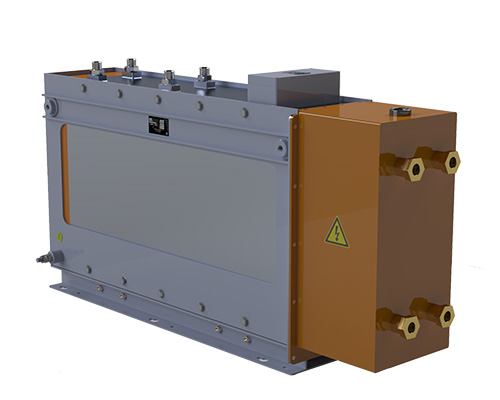

РеСМК-2 – изолированный водоохлаждаемый резистор в компактном корпусе максимальным размером 456х876х451 мм (ШхВхГ – размер зависит от выбранного вида расположения и уровня климатической защиты) в трех видах расположения A, B, C и двух вариантах климатического исполнения IP21 и IP65. Вес резистора, заполненного водой, составляет всего 164 кг. При столь малых габаритах и массе имеет длительную мощность 120 кВт и пиковую мощность 600 кВт (ПВ-20%) и рабочее напряжение до 6,3 кВ за счет использования изоляции резистивных элементов из долговечной монолитной корундовой керамики. Резистивный блок РеСМК-2 состоит из двух водоохлаждаемых модулей и четырех резистивных секций и позволяет вывести от 1до 24 гальванически несвязанных резистивных сборок путем последовательно-параллельного соединения резистивных элементов (в том числе со средней точкой).

Скачать:

Основные технические характеристики тормозных резисторов РеСМК-2:

№	Характеристика	Модель РеСМК-2
1	Количество резисторов в блоке, шт	от 1 до 24
2	Сопротивление каждого резистора при 45°C, Ом	от 0.025 до 72
3	Рабочее напряжение каждого резистора, В	от 12 до 4000
4	Напряжение изоляции на корпус (DC, 1 мин.), кВ	до 15
5	Рабочий ток каждого резистора, А	от 65 до 2160
6	Ток термической стойкости (не более 2 сек), А	от 200 до 4800
7	Собственная индуктивность, мкГн	от 0,06 до 144
8	Мощность (распределяется между всеми резисторами в блоке), кВт Режим: - длительный (ПВ=100%) - повторно-кратковременный (ПВ=20%, 5 сек - работа, 20 сек – пауза) - кратковременный (не более 2 сек, пауза 120 сек)	120 600 1200
9	Собственная теплоемкость блока (при ∆t =35°C), МДж	4,2
10	Охлаждение	вода пресная по ГОСТ 6709-72, гликоли, водно-гликолевые смеси
11	Температура охлаждающей жидкости на входе, °C	от +5 до +40
12	Расход охлаждающей воды для длительного режима работы, м3/ч	2
13	Рабочее давление, МПа	0,280
14	Подключение охлаждающей воды	4 х G3/4 (1/2) HP
15	Подключение электрическое силовое	шинный пункт подключения или гибкий изолированный высоковольтный провод
16	Масса, кг - сухого - заполненного водой	156 164
17	Габаритные, установочные размеры (ШхВхГ), мм - IP00 - IP65	456х876х451 456х978х451
18	Материалы	алюминий, нерж. сталь, керамика, композиты, термостойкие полимеры
19	Степени защиты оболочек по ГОСТ 14254-96	IP00, IP65
20	Климатическое исполнение и категория размещения по ГОСТ 15150-69	ОМ, УХЛ, О, ТВ
21	Сигналы системы контроля и защиты	- температура корпуса (Pt100) - протечка воды - расход охлаждающей жидкости (опция)
22	Температура окружающего воздуха, °C	от 0 до +85
23	Назначенный срок службы, лет	20
24	Вероятность безотказной работы в течение времени непрерывного использования 3000 часов	0,98
25	Аналоги	Danotherm(Дания): WHDN100-1600 WHDN100-1800 WHDN100-2050 WHDN100-2450 WHDN100-2850 WHDN100-3100 WHDN150-1200 WHDN150-1300 WHDN150-1500 WHDN150-1700 WHDN150-2000 WHDN150-2250 WHDN200-1100 WHDN200-1250 WHDN200-1400 WHBS 16.12.2600 WHBS 16.12.3000 WHBS 16.12.3400 WHBS 16.12.3800 WHBS 16.12.4200 СВW-760 CBW-860 CBW-960 CBW-V 760 CBW-V 860 CВW-V 960 CBW-H 760 CBW-H 860 CBW-H 960 Sinus-JEVI (Францuя, Данuя): WCLB Cressall (Англuя): DBR DBRS VACON Danfoss BRR

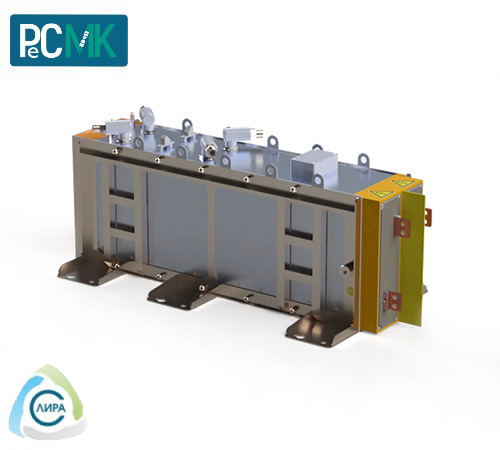

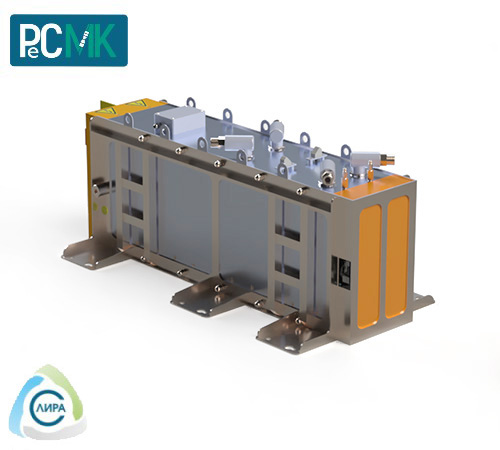

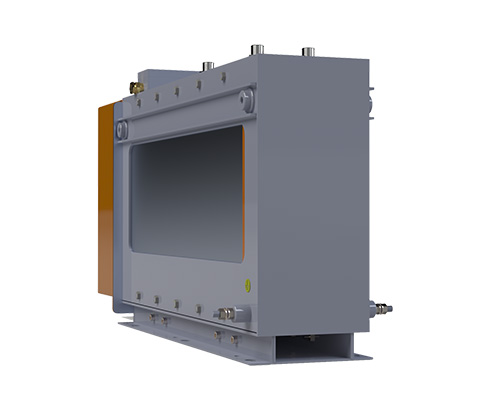

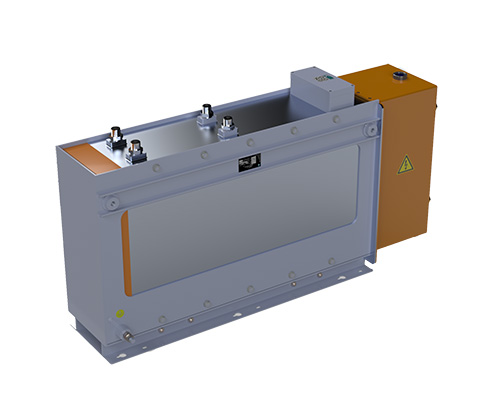

Водоохлаждаемый резистор РеСМК-2СМ

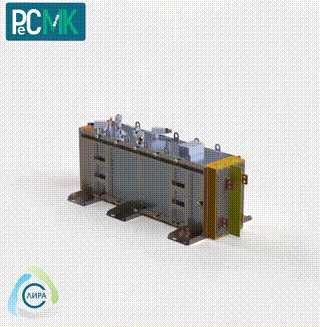

РеСМК-2СМ

РеСМК-2СМ – изолированный водоохлаждаемый резистор специального исполнения в компактном корпусе максимальным размером 414×883×350 мм (ШхВхГ – размер зависит от выбранного вида расположения и уровня климатической защиты) в трех видах расположения A, B, C и двух вариантах климатического исполнения IP21 и IP65. Вес резистора, заполненного водой, составляет всего 152 кг. При столь малых габаритах и массе имеет длительную мощность 90 кВт и пиковую мощность 450 кВт при ПВ-20% и 900 кВт в импульсе длительностью до 2 секунд и рабочее напряжение до 6,3 кВ за счет использования изоляции резистивных элементов из долговечной монолитной корундовой керамики. Резистивный блок РеСМК-2СМ состоит из двух водоохлаждаемых модулей и четырех резистивных секций и позволяет вывести от 1до 16 гальванически несвязанных резистивных сборок путем последовательно-параллельного соединения резистивных элементов (в том числе со средней точкой). Специальное исполнение - модель была разработана для нужд ВМФ.

Скачать:

Основные технические характеристики тормозных резисторов РеСМК-2СМ:

№	Характеристика	Модель РеСМК-2СМ
1	Количество резисторов в блоке, шт	от 1 до 16
2	Сопротивление каждого резистора при 45°C, Ом	от 0.038 до 51.2
3	Рабочее напряжение каждого резистора, В	от 12 до 6300
4	Напряжение изоляции на корпус (DC, 1 мин.), кВ	до 15
5	Рабочий ток каждого резистора, А	от 65 до 2880
6	Ток термической стойкости (не более 2 сек), А	от 200 до 3200
7	Собственная индуктивность, мкГн	от 0,096 до 180
8	Мощность (распределяется между всеми резисторами в блоке), кВт Режим: - длительный (ПВ=100%) - повторно-кратковременный (ПВ=20%, 5 сек - работа, 20 сек – пауза) - кратковременный (не более 2 сек, пауза 120 сек)	90 450 900
9	Собственная теплоемкость блока (при ∆t =35°C), МДж	3,6
10	Охлаждение	вода пресная по ГОСТ 6709-72, гликоли, водно-гликолевые смеси
11	Температура охлаждающей жидкости на входе, °C	от +5 до +40
12	Расход охлаждающей воды для длительного режима работы, м3/ч	3
13	Рабочее давление, МПа	0,280
14	Подключение охлаждающей воды	4 х G3/4 (1/2) HP
15	Подключение электрическое силовое	шинный пункт подключения или гибкий изолированный высоковольтный провод
16	Масса, кг - сухого - заполненного водой	146 152
17	Габаритные, установочные размеры (ШхВхГ), мм - IP00 - IP65	414×883×350 414×978×350
18	Материалы	алюминий, нерж. сталь, керамика, композиты, термостойкие полимеры
19	Степени защиты оболочек по ГОСТ 14254-96	IP00, IP65
20	Климатическое исполнение и категория размещения по ГОСТ 15150-69	ОМ, УХЛ, О, ТВ
21	Сигналы системы контроля и защиты	- температура корпуса (Pt100) - протечка воды - расход охлаждающей жидкости (опция)
22	Температура окружающего воздуха, °C	от 0 до +85
23	Назначенный срок службы, лет	20
24	Вероятность безотказной работы в течение времени непрерывного использования 3000 часов	0,98
25	Аналоги	Danotherm(Дания): WHDN100-1600 WHDN100-1800 WHDN100-2050 WHDN100-2450 WHDN100-2850 WHDN100-3100 WHDN150-1200 WHDN150-1300 WHDN150-1500 WHDN150-1700 WHDN150-2000 WHDN150-2250 WHDN200-1100 WHDN200-1250 WHDN200-1400 WHBS 16.12.2600 WHBS 16.12.3000 WHBS 16.12.3400 WHBS 16.12.3800 WHBS 16.12.4200 СВW-760 CBW-860 CBW-960 CBW-V 760 CBW-V 860 CВW-V 960 CBW-H 760 CBW-H 860 CBW-H 960 Sinus-JEVI (Францuя, Данuя): WCLB Cressall (Англuя): DBR DBRS VACON Danfoss BRR

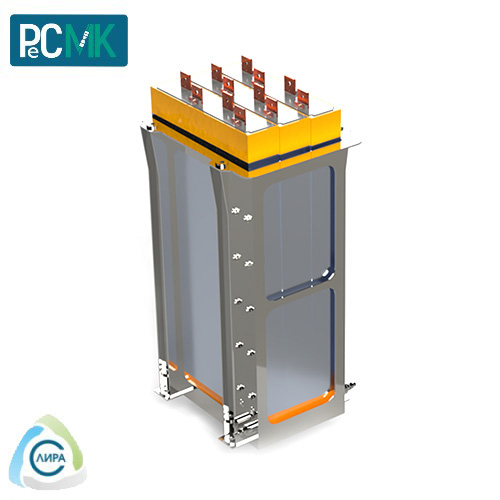

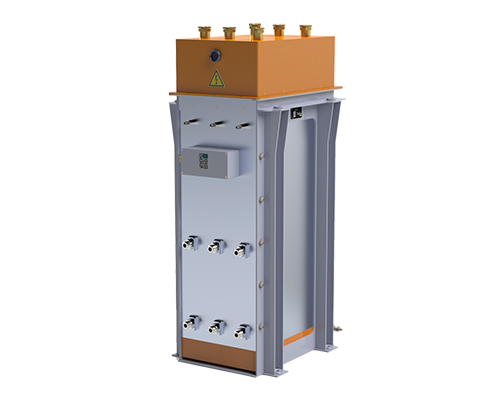

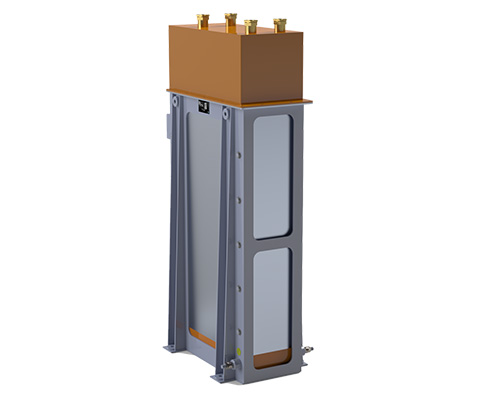

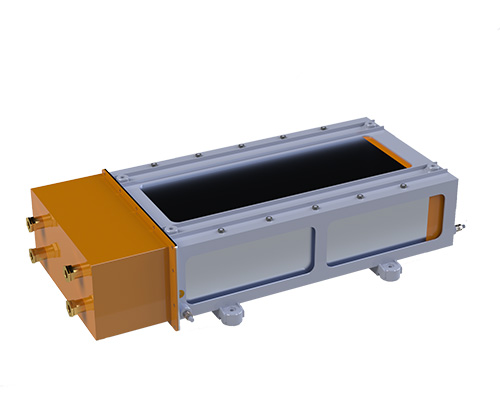

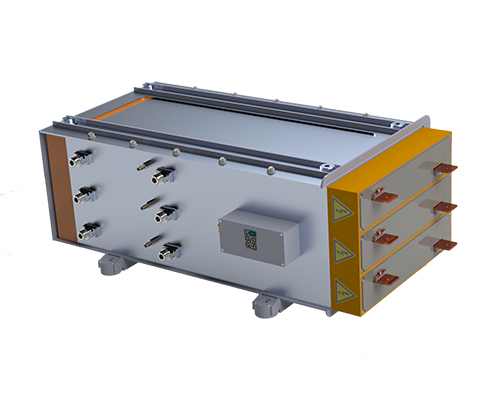

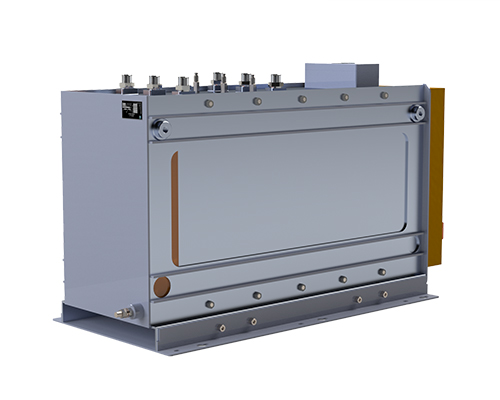

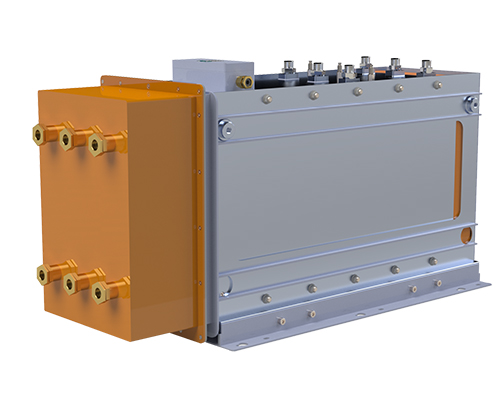

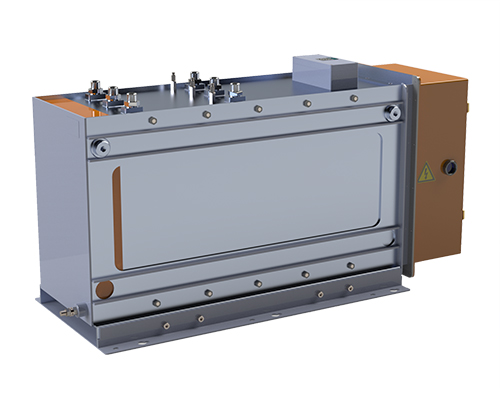

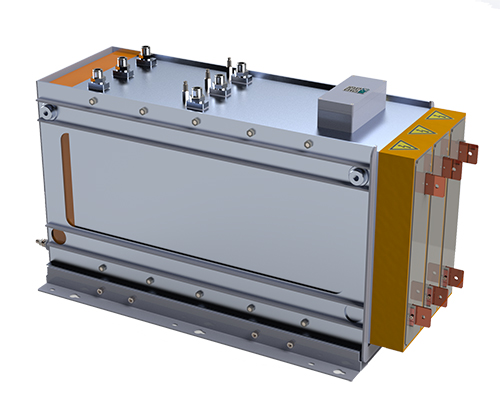

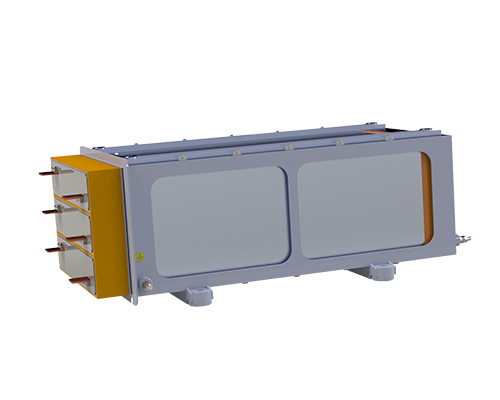

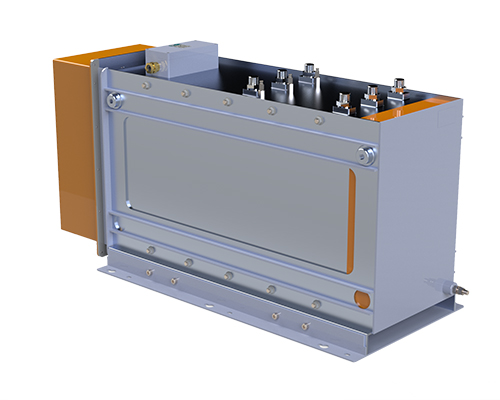

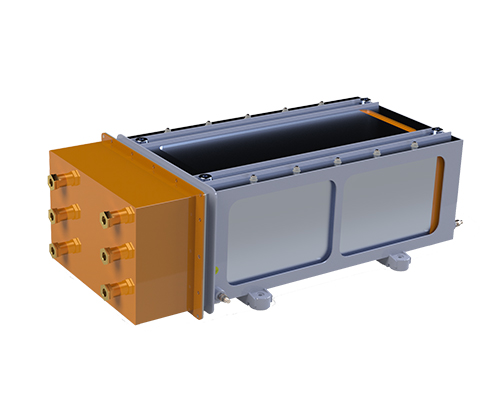

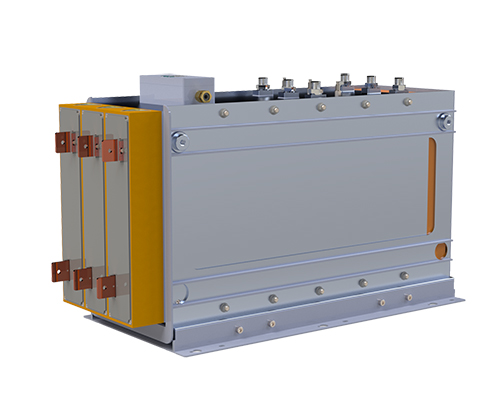

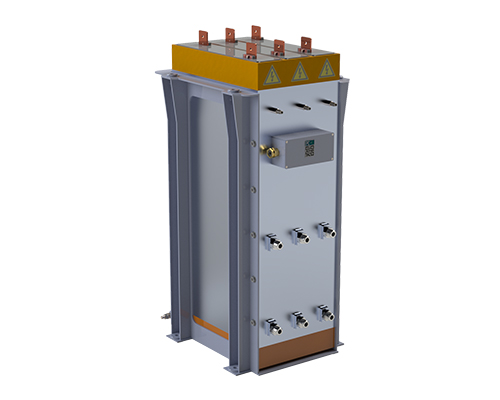

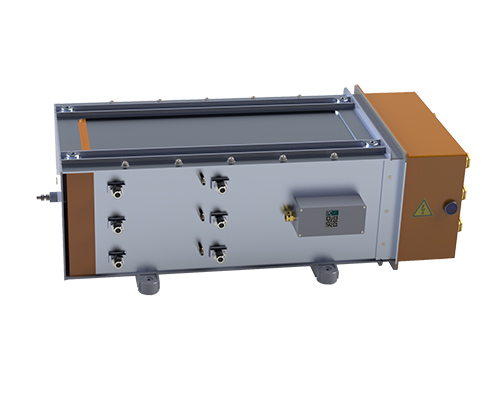

Водоохлаждаемый резистор РеСМК-3

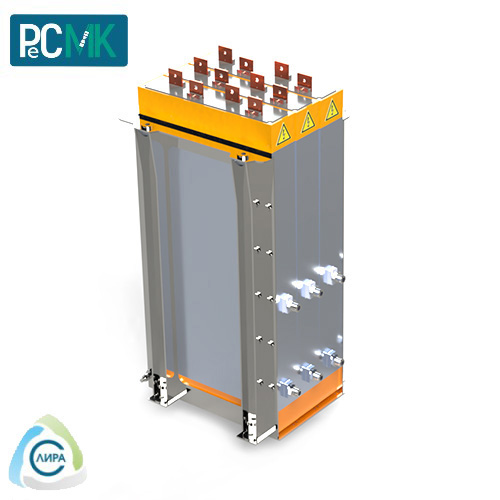

РеСМК-3

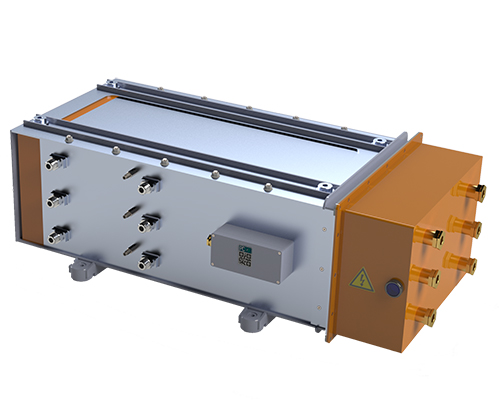

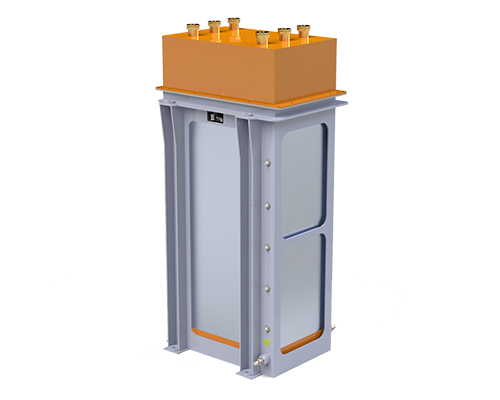

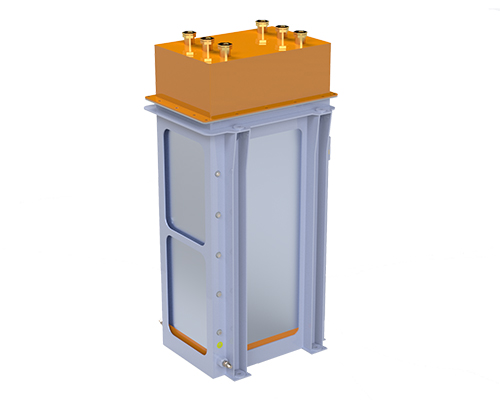

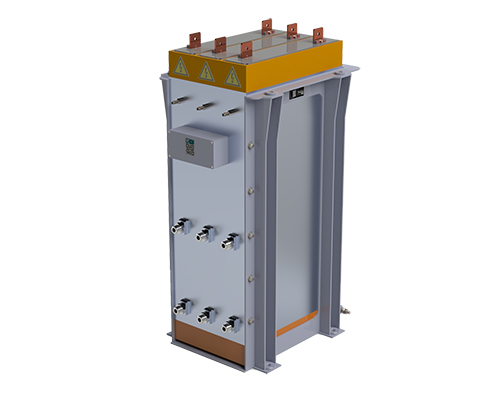

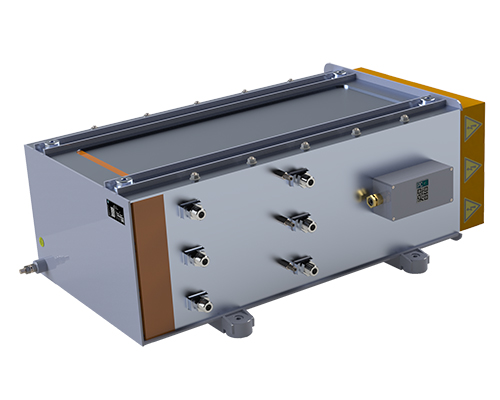

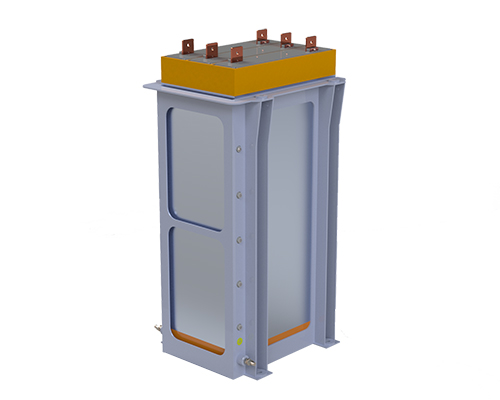

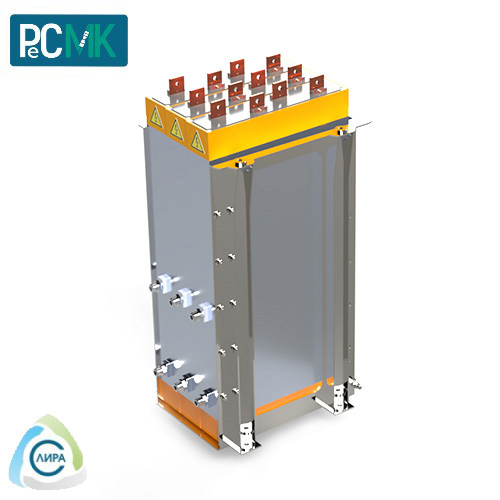

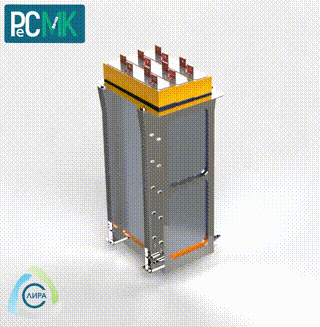

РеСМК-3 – изолированный водоохлаждаемый резистор в компактном корпусе максимальным размером 684х978х451 мм (ШхВхГ – размер зависит от выбранного вида расположения и уровня климатической защиты) в трех видах расположения A, B, C и двух вариантах климатического исполнения IP21 и IP65. Вес резистора, заполненного водой, составляет всего 246 кг. При столь малых габаритах и массе имеет длительную мощность 180 кВт и пиковую мощность 900 кВт (ПВ-20%) и рабочее напряжение до 6,3 кВ за счет использования изоляции резистивных элементов из долговечной монолитной корундовой керамики. Резистивный блок РеСМК-3 состоит из трех водоохлаждаемых модулей и шести резистивных секций, и позволяет вывести от 1до 36 гальванически несвязанных резистивных сборок путем последовательно-параллельного соединения резистивных элементов (в том числе со средней точкой).

Скачать:

Основные технические характеристики тормозных резисторов РеСМК-3:

№	Характеристика	Модель РеСМК-3
1	Количество резисторов в блоке, шт	от 1 до 36
2	Сопротивление каждого резистора при 45°C, Ом	от 0.013 до 108
3	Рабочее напряжение каждого резистора, В	от 12 до 6300
4	Напряжение изоляции на корпус (DC, 1 мин.), кВ	до 15
5	Рабочий ток каждого резистора, А	от 65 до 3240
6	Ток термической стойкости (не более 2 сек), А	от 200 до 7200
7	Собственная индуктивность, мкГн	от 0,04 до 216
8	Мощность (распределяется между всеми резисторами в блоке), кВт Режим: - длительный (ПВ=100%) - повторно-кратковременный (ПВ=20%, 5 сек - работа, 20 сек – пауза) - кратковременный (не более 2 сек, пауза 120 сек)	180 900 1800
9	Собственная теплоемкость блока (при ∆t =35°C), МДж	6,3
10	Охлаждение	вода пресная по ГОСТ 6709-72, гликоли, водно-гликолевые смеси
11	Температура охлаждающей жидкости на входе, °C	от +5 до +40
12	Расход охлаждающей воды для длительного режима работы, м3/ч	6
13	Рабочее давление, МПа	0,280
14	Подключение охлаждающей воды	6 х G3/4 (1/2) HP
15	Подключение электрическое силовое	шинный пункт подключения или гибкий изолированный высоковольтный провод
16	Масса, кг - сухого - заполненного водой	234 246
17	Габаритные, установочные размеры (ШхВхГ), мм - IP00 - IP65	684х876х451 684х978х451
18	Материалы	алюминий, нерж. сталь, керамика, композиты, термостойкие полимеры
19	Степени защиты оболочек по ГОСТ 14254-96	IP00, IP65
20	Климатическое исполнение и категория размещения по ГОСТ 15150-69	ОМ, УХЛ, О, ТВ
21	Сигналы системы контроля и защиты	- температура корпуса (Pt100) - протечка воды - расход охлаждающей жидкости (опция)
22	Температура окружающего воздуха, °C	от 0 до +85
23	Назначенный срок службы, лет	20
24	Вероятность безотказной работы в течение времени непрерывного использования 3000 часов	0,98
25	Аналоги	DanothermДания): WHDN150-2500 WHDN150-2750 WHDN150-3100 WHDN150-2250 WHDN200-1400 WHDN200-1700 WHDN200-2025 СВW-760 CBW-860 CBW-960 CBW-V 760 CBW-V 860 CВW-V 960 CBW-H 760 CBW-H 860 CBW-H 960 Sinus-JEVI (Францuя, Данuя): WCLB Cressall (Англuя): DBR DBRS VACON Danfoss BRR

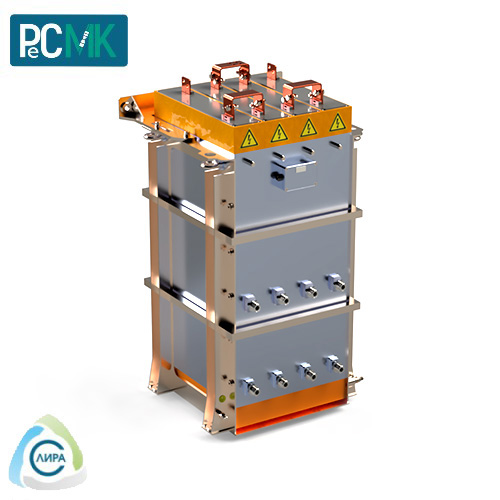

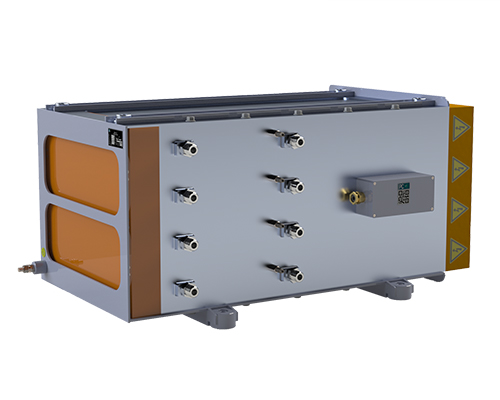

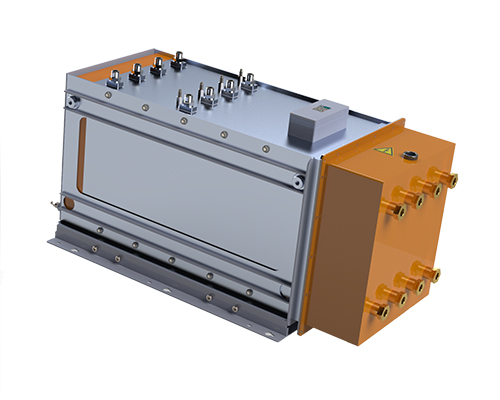

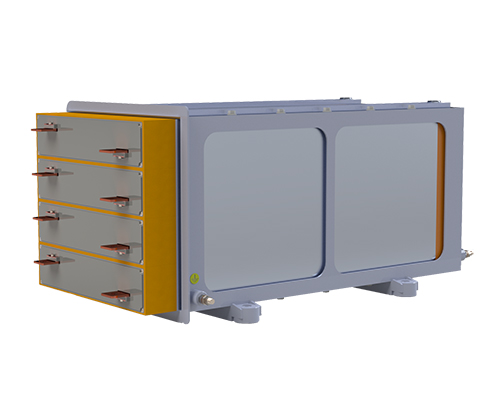

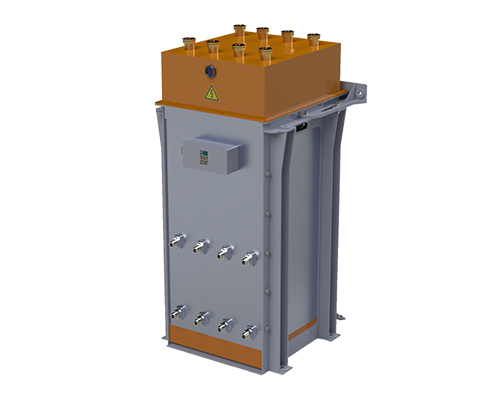

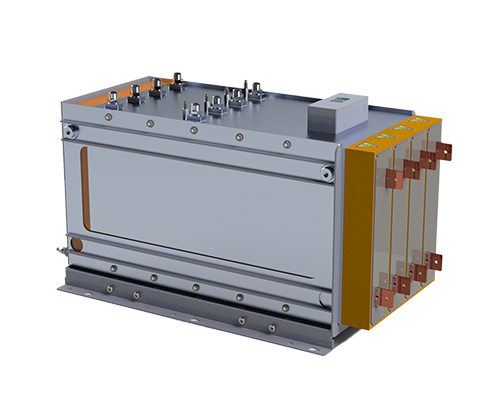

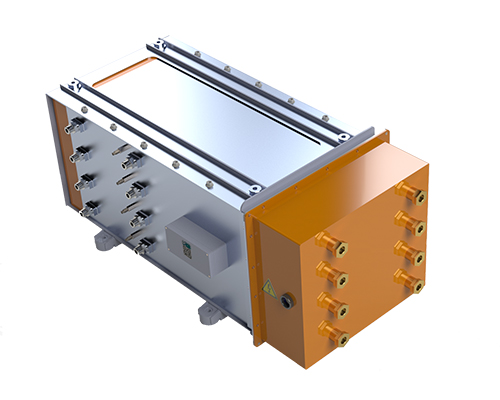

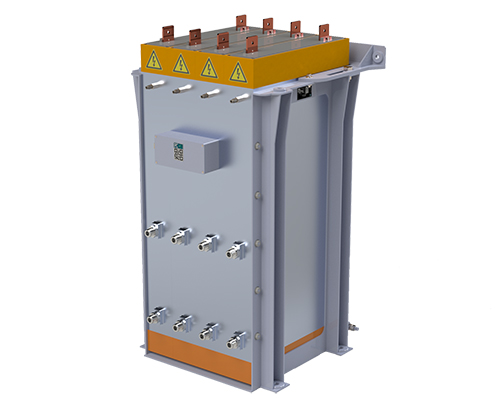

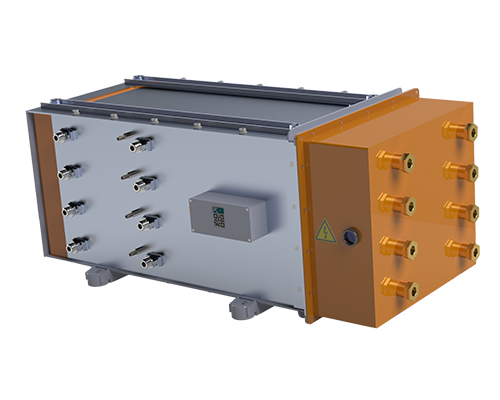

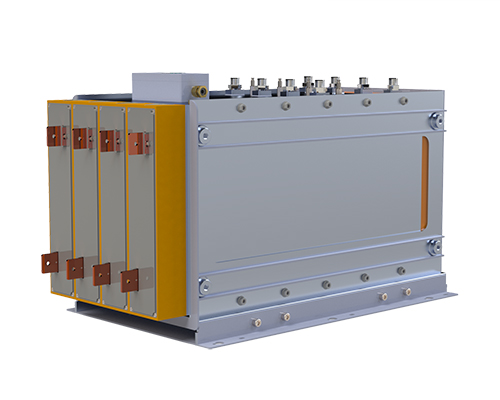

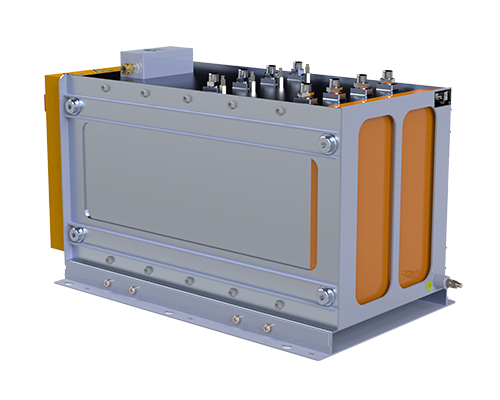

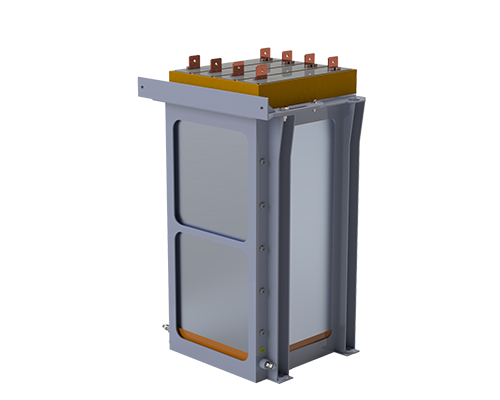

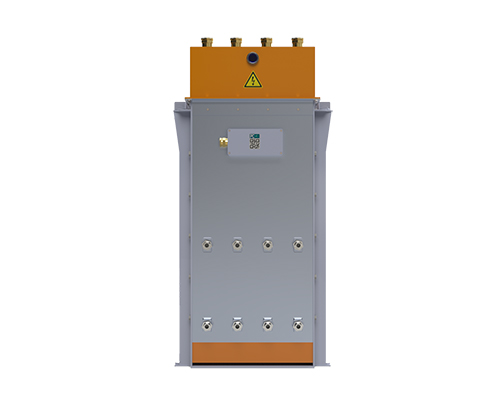

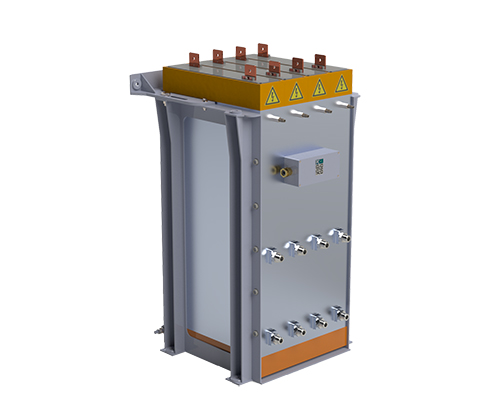

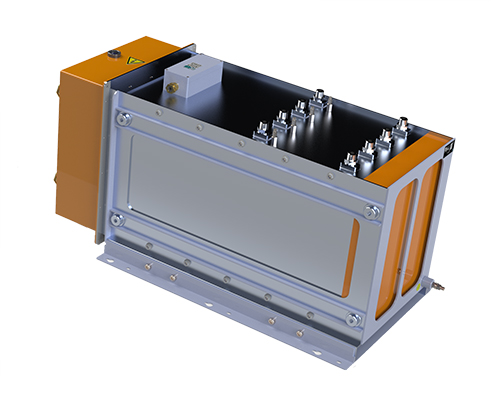

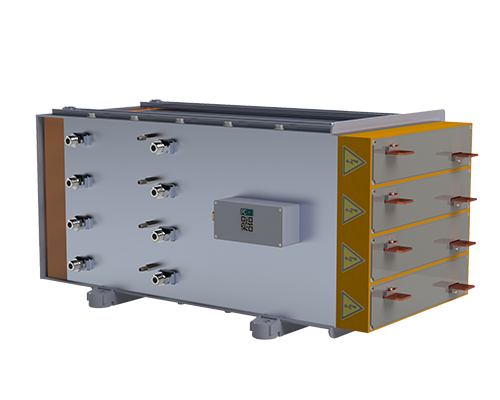

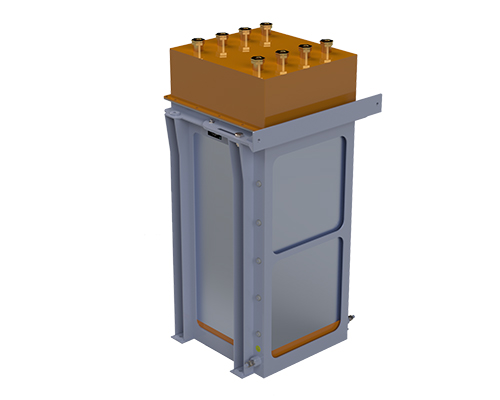

Водоохлаждаемый резистор РеСМК-4

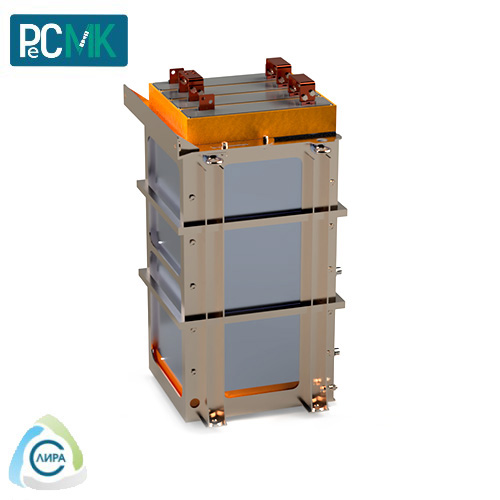

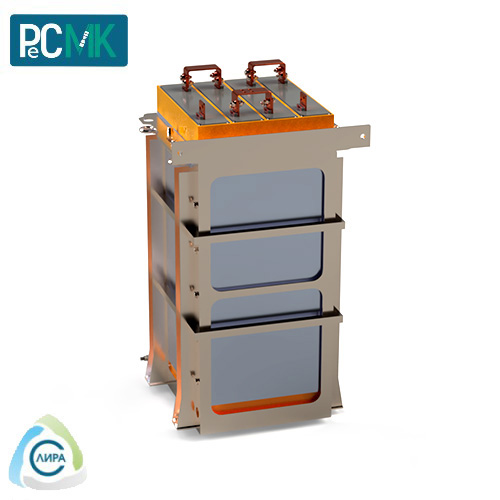

РеСМК-4

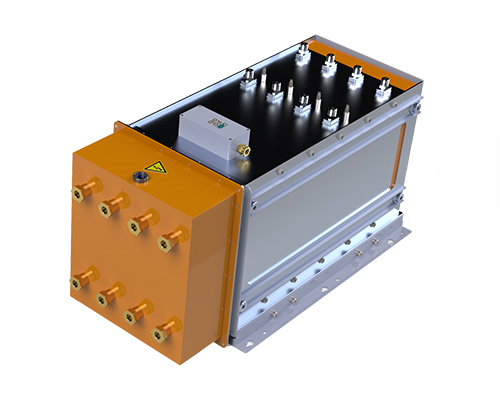

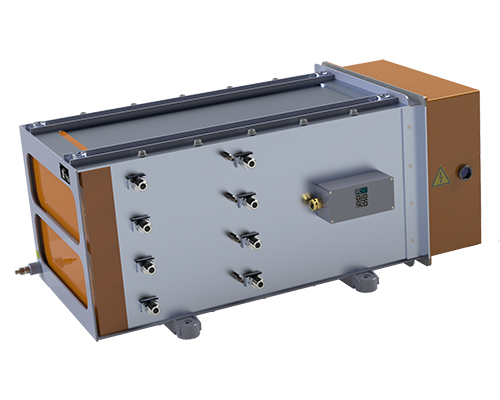

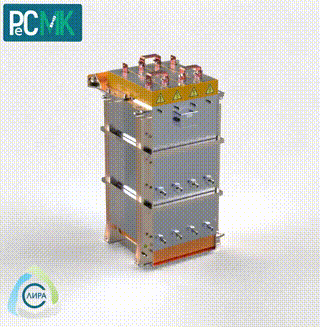

РеСМК-4 – изолированный водоохлаждаемый резистор в компактном корпусе максимальным размером 912х978х451 мм (ШхВхГ – размер зависит от выбранного вида расположения и уровня климатической защиты) в трех видах расположения A, B, C и двух вариантах климатического исполнения IP21 и IP65. Вес резистора, заполненного водой, составляет всего 328 кг. При столь малых габаритах и массе имеет длительную мощность 180 кВт и пиковую мощность 900 кВт (ПВ-20%) и рабочее напряжение до 6,3 кВ за счет использования изоляции резистивных элементов из долговечной монолитной корундовой керамики. Резистивный блок РеСМК-4 состоит из четырех водоохлаждаемых модулей и восьми резистивных секций, и позволяет вывести от 1до 48 гальванически несвязанных резистивных сборок путем последовательно-параллельного соединения резистивных элементов (в том числе со средней точкой).
