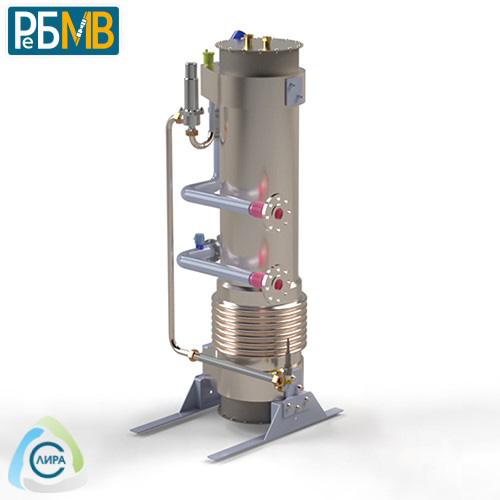

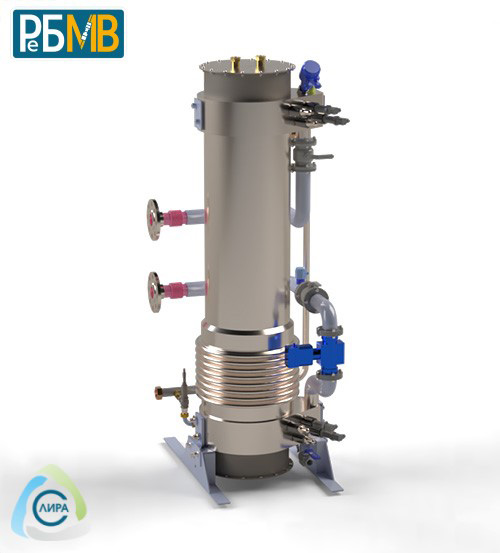

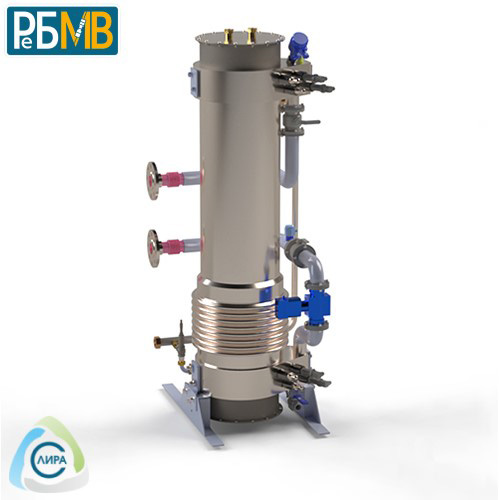

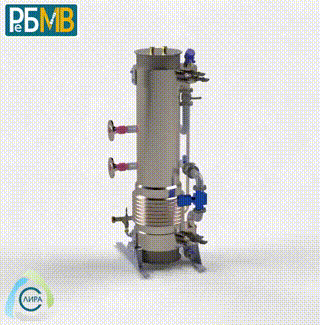

Представляем Вам линейку высоковольтных водоохлаждаемых тормозных (нагрузочных, разрядных) резисторов серии РеБМВ. Резисторы серии РеБМВ являются, в полной мере статичными устройствами – не имеет в своем составе насосов, вращающихся деталей и могут быть использованы в составе схемы аварийной защиты.

За счет использования собственных запатентованных технических решений нам удалось достичь непревзойдённых для водоохлаждаемых резисторов характеристик:

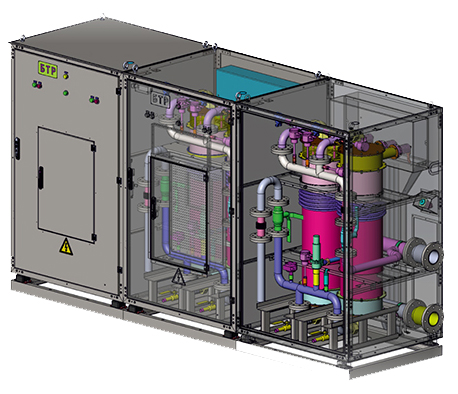

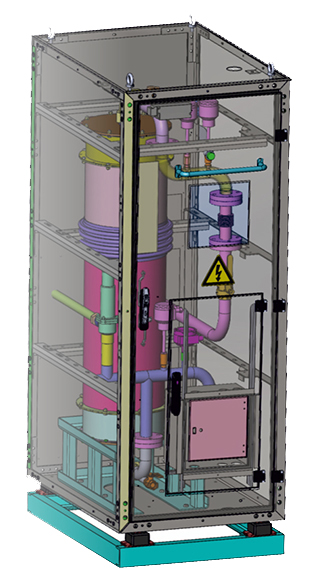

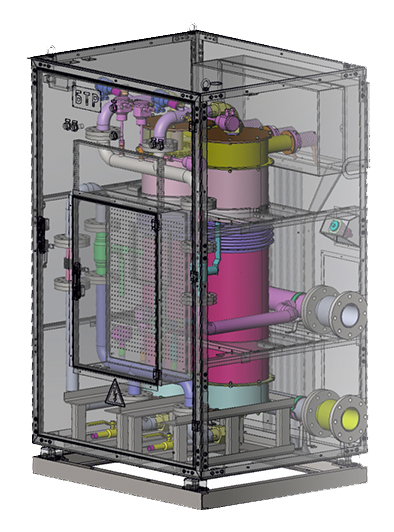

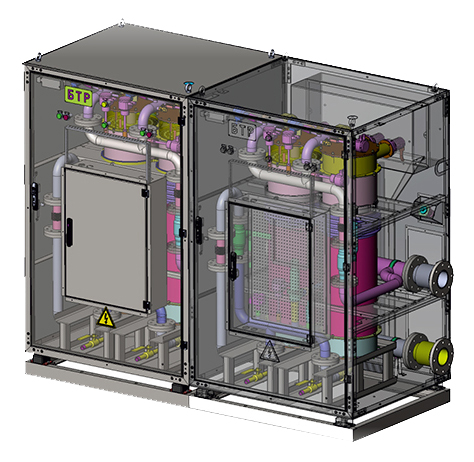

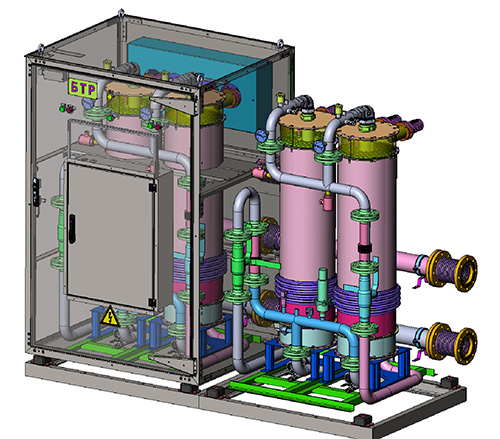

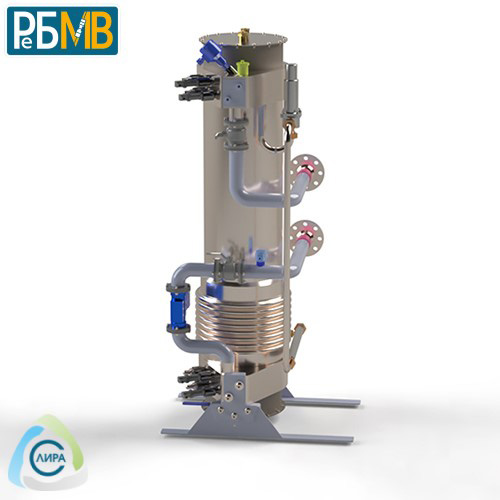

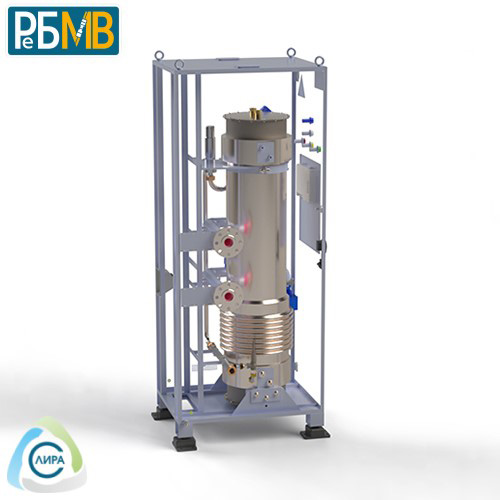

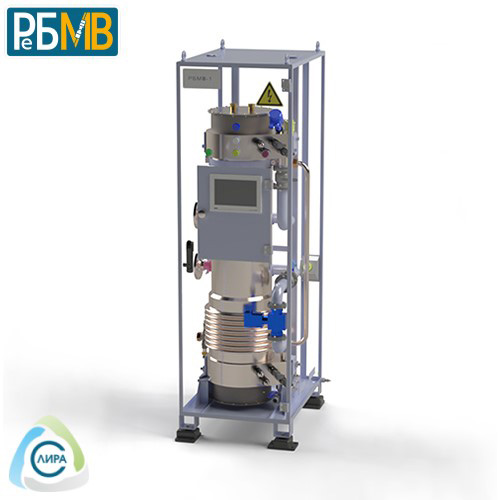

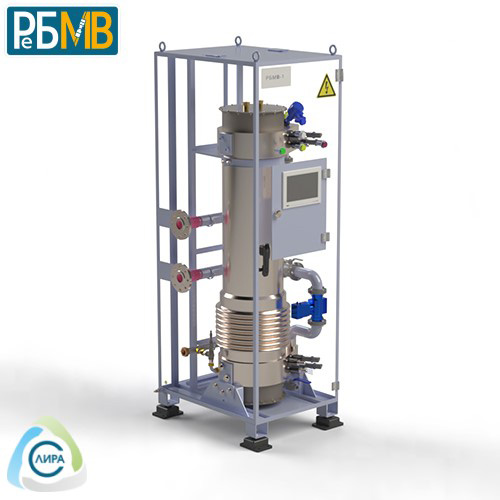

Резисторы имеют блочно-модульную конструкцию и поставляются в составе блоков в которые объединяется необходимое количество модулей.

Гибкость и инновации
для решения любых задач

Рабочее напряжение резисторов РеБМВ до 15 кВ, что обеспечено использованием запатентованных решений по обеспечению прочности изоляции до 35кВ. Эффективность теплообмена и равномерный теплоотвод по всей длине нагревательного элемента обеспечен запатентованной конструкцией теплообменника. Сопротивление модуля можно выбрать в диапазоне от 0,02 до 180 Ом (технически возможна реализация большего сопротивления). Путем последовательно-параллельного соединения внутри одного модуля (блока) формируются от 1 до 36 резистивных сборок гальванически несвязанных или соединенных в средней точке. Длительная мощность одного модуля составляет до 800 кВт (при напряжении 10 кВ и выше) при потоке охлаждающей воды 380 л в минуту. Пиковая же мощность на интервале в 10 секунд с перерывом 40 секунд (ПВ-20%) модуля составляет 2,5 МВт. Блоки и модули коммутируются между собой – за счет чего мощность резистивного устройства практически не ограничена. Равномерность распределения жидкости между отдельными модулями и блоками в системе охлаждения обеспечивается эффективным решением - запатентованным коллектором равного распределения давления – КРРД. За счет уникальной конструкции и модульного принципа сборки резистивных блоков вы можете заказать резистор любых заданных Вами параметров. Резисторы могут использованы в качестве нагрузочных, тормозных, разрядных или в качестве балластных устройств.

Непревзойденная
надежность

Живучесть и безопасность резисторов серии РеБМВ обеспечена применением в составе керамических резистивных элементов с использованием долговечной монолитной теплопроводной керамики, корпус модуля и гидравлический контур изготовлен из нержавеющей стали AISI 316L (316) для пресной воды и Super Duplex 2507 (Duplex 2205) для морской воды, резистор изготовлен из негорючих и не способствующих распространению огня термостойких конструкционных и изоляционных материалов, химически нейтральных и коррозиестойких материалов. В отличие от всех сопоставимых по мощности аналогов занимает как минимум в 3 раза меньший объем и не менее чем в 2 раза легче по массе. Имеет по сравнению с аналогами более простую и надежную систему одноконтурного жидкостного охлаждения технической или морской водой или, опционально в составе устройства, водо-воздушную систему охлаждения при средней мощности до 400 кВт. Аналоги имеют двухконтурную систему охлаждения масло-вода (в 2-4 раза превышают по габаритам и массе) или воздушную систему охлаждения (в 6-10 раз превышают по габаритам и массе).

Мы не зависим
от санкций

Области применения:

• в судостроении в качестве тормозных резисторов в судовых системах электродвижения и в качестве нагрузочных резисторов на генераторных электроустановках турбинного типа;
• в особо мощных электролокомотивах в качестве тормозного резистора;
• в промышленных электродвигателях с фазным ротором в качестве балластных резисторов для целей плавного пуска электродвигателей

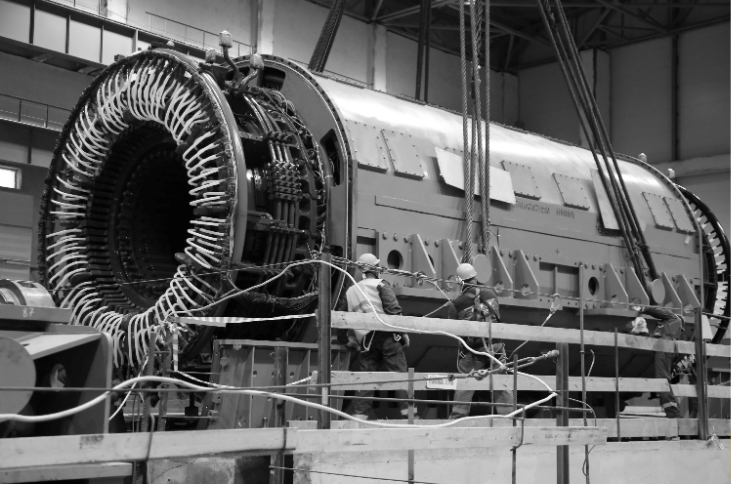

• в составе мощных испытательных стендов, включая динамические, в качестве нагрузочных резисторов.
• в иных сферах хозяйственной деятельности, где требуется высокая резистивная мощность, впечатляющая надежность и ограничено место для размещения резистивного блока. Использование возможно в качестве тормозных, нагрузочных, разрядных или балластных резисторов.

Мы готовы обеспечить высочайшие параметры напряжения, мощности и впечатляющую надежность в любой сфере по требованию Заказчика.

Сравнение резисторов серии РеБМВ с керамической изоляцией с прямой передачей тепла на воду с резисторами масляной изоляцией с опосредованной передачей тепла на воду сопоставимой мощности

В 2018 г. в инициативном порядке нами была проведена НИР "БТР". Работа была посвящена поиску решения задачи залпового поглощения электрической энергии в сумме около 20-30 МДж длительностью до 5 сек. с последующим преобразованием в какой-либо иной вид. Целью работы было создание тормозного резистора для применения в составе систем электродвижения атомных ледоколов проекта 10510 «Лидер» и проекта 22220 «Арктика». Заказчиком был установлен ряд требований - устройство должно было быть максимально компактное, легкое, простое в обслуживании, не требовать расходных материалов, иметь длительный срок службы - не менее 30 лет, быть взрывобезопасным и пожаробезопасным, не иметь прочих поражающих факторов.

В результате проработки нескольких моделей и большого количества сопутствующих расчетов выбор был сделан в пользу прямого резистивного преобразования электроэнергии в тепло с рассеиванием в воду, разработаны передовые решения по изоляции между электрическим и гидравлическим контуром. Разработана технология изготовления резисторов серии РеБМВ. Основой разработанных технологических решений стало использование в резистивных элементах термостойкой монолитной керамики с максимально высокой электрической прочностью и теплопроводностью.

ЛИРА-С является разработчиком и изготовителем предлагаемых нами резисторов серии РеБМВ. Резистор серии РеБМВ был разработан и реализован в рамках ОКР «СЭД БМ» в качестве соисполнителя филиала ЦНИИ СЭТ Крыловского государственного научного центра в 2020 г. Поставленные резисторы в настоящий момент успешно функционирует в составе многих крупнейших испытательных стендов в качестве нагрузочного устройства или тормозного резистора, включая стенд Крыловского государственного научного центра, на борту нескольких подводных и надводных кораблей ВМФ, на гражданских судах. По результатам испытаний в составе стенда КГНЦ был получен положительный акт испытаний и одобрение Российского Морского Регистра Судоходства - РМРС на производственную документацию.
