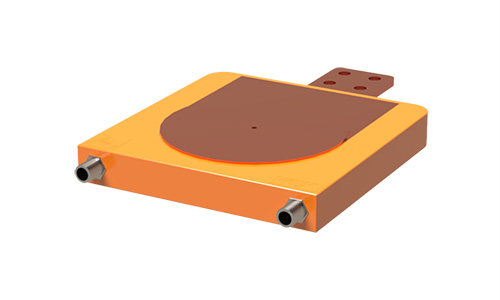

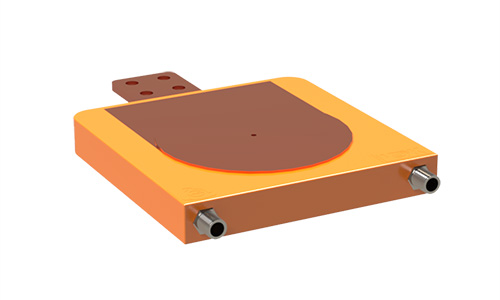

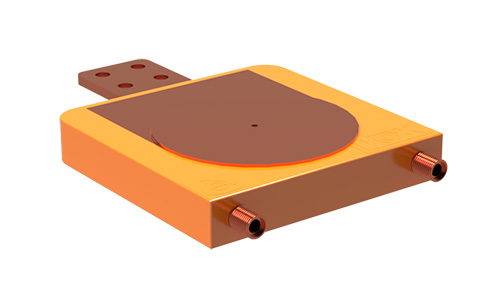

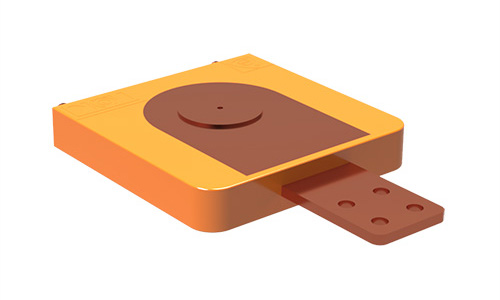

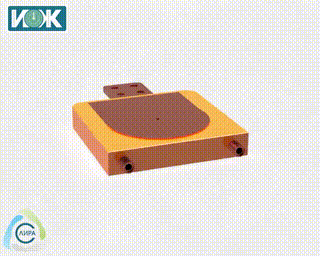

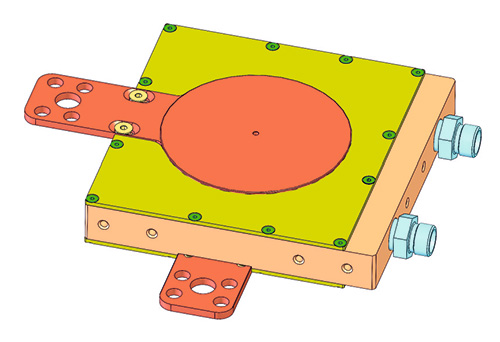

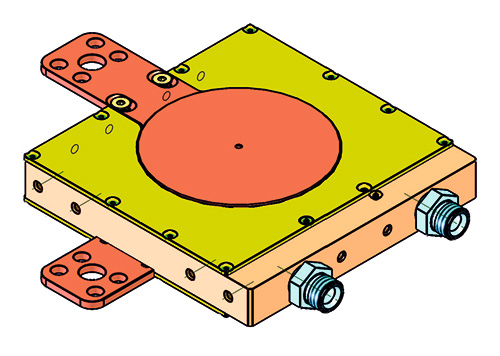

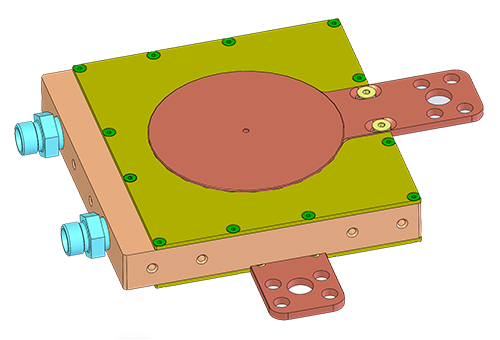

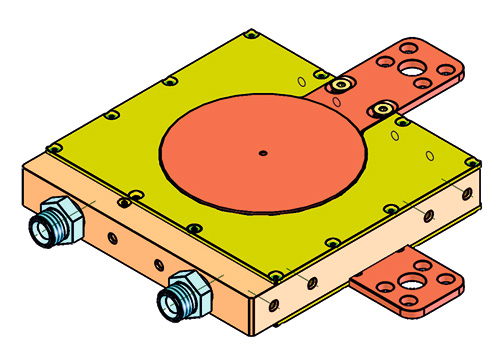

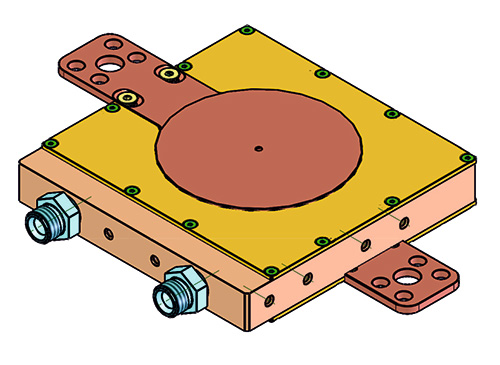

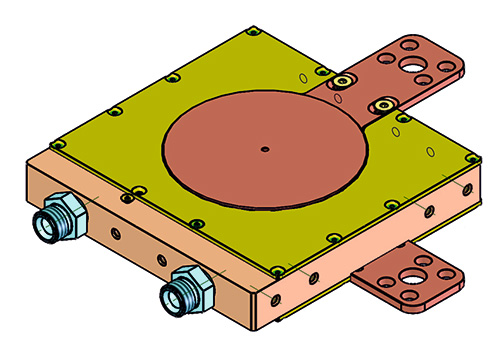

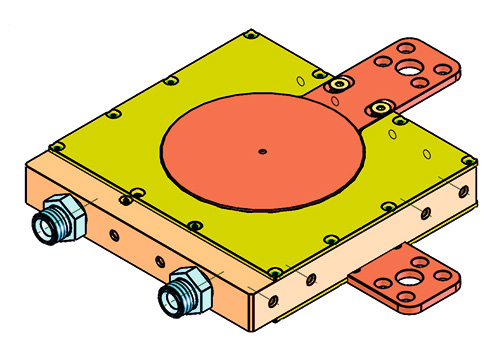

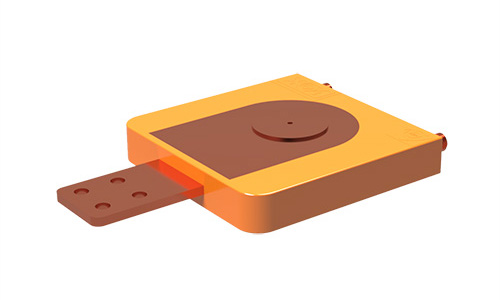

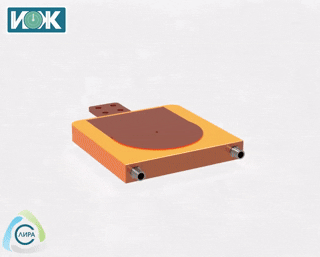

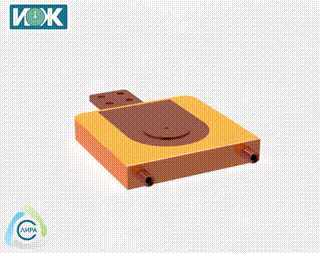

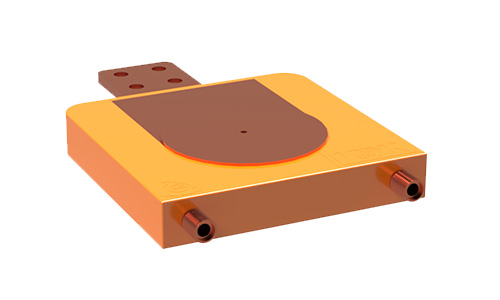

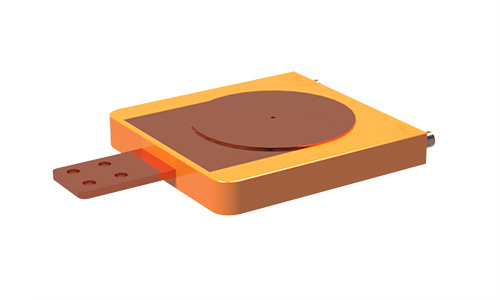

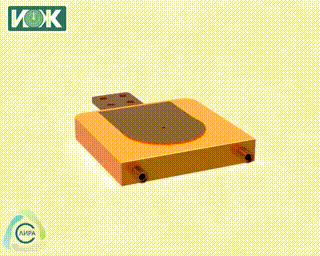

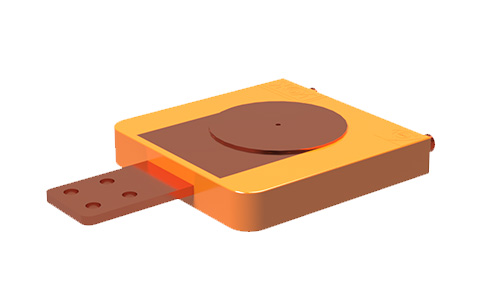

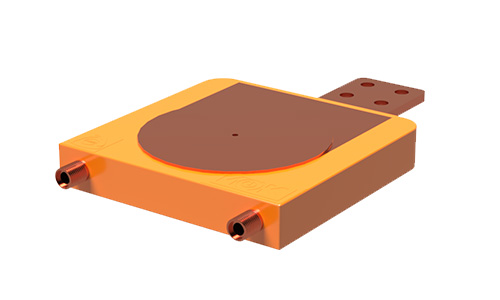

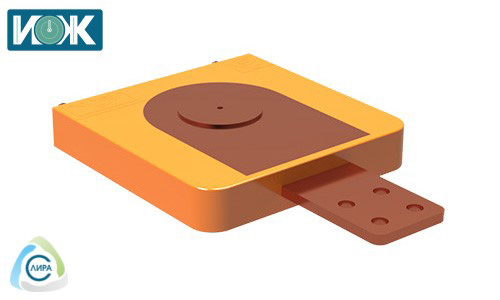

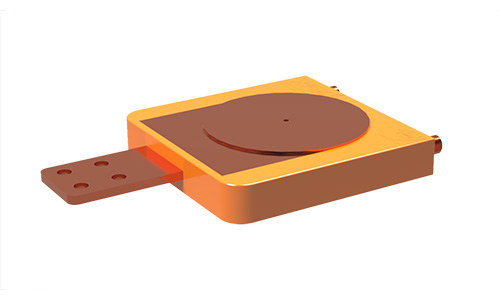

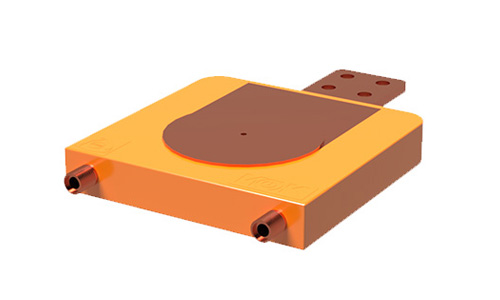

Представляем Вам серию ИОЖ - изолированных охладителей жидкостных для одно и двухстороннего охлаждения силовых полупроводниковых приборов таблеточного исполнения, силовых электронных и электротехнических приборов с плоской круглой или прямоугольной прижимной площадкой для охлаждения.

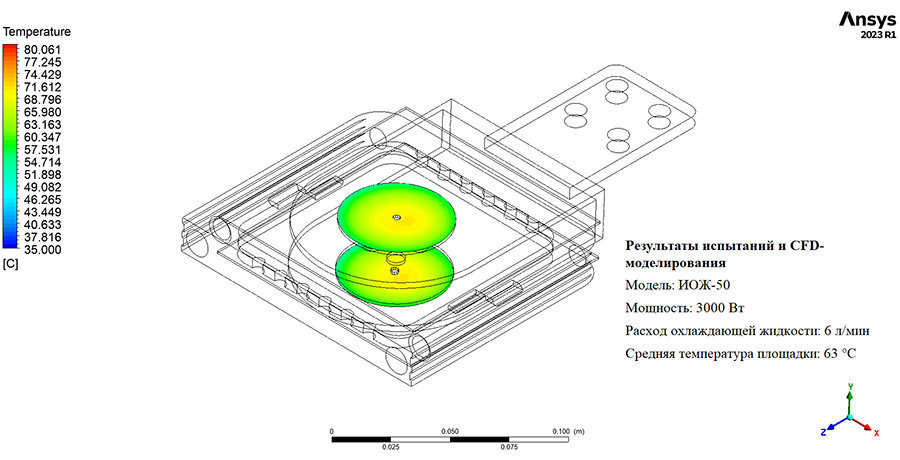

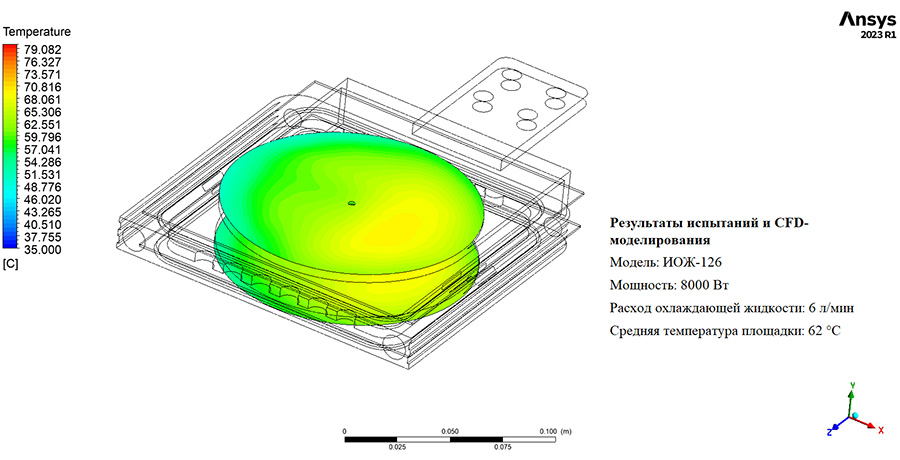

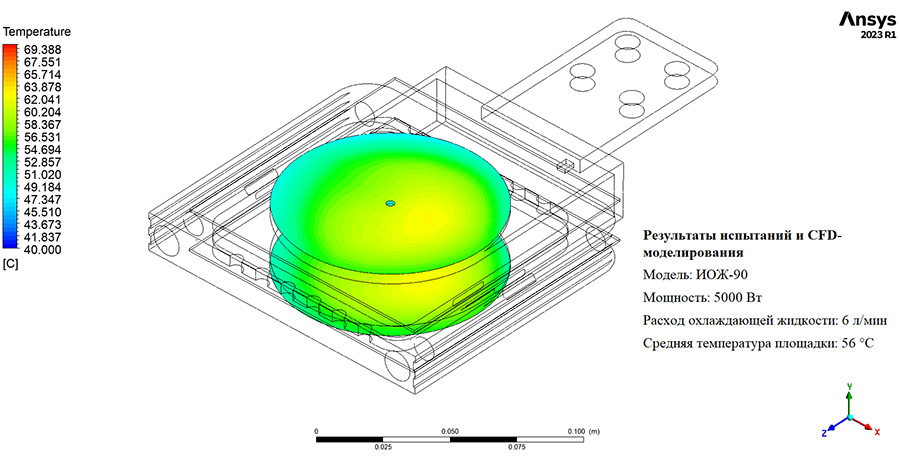

Нашей командой конструкторов разработана и запатентована эффективная технология высокопроизводительных изолированных жидкостных охладителей ИОЖ с прочностью изоляции до 10 кВ для мощных низковольтных и высоковольтных электронных и электротехнических приборов и компонентов в том числе высоковольтных силовых полупроводниковых приборов таблеточного типа (транзисторов, тиристоров, диодов и иных) с круглой или прямоугольной прижимной площадкой. Тепловая мощность охладителей ИОЖ-50 составляет до 2,5 кВт, ИОЖ-90 до 4 кВт, ИОЖ-110 до 6 кВт и ИОЖ-126 до 7 кВт соответственно, токоведущая и гидравлическая части теплообменников изготовлены из меди.

Особенностью конструкции является то, что теплосъем с охлаждаемой поверхности производится крайне равномерно и эффективно, а высокая тепловая мощность изолированного охладителя позволяет эффективно отвести тепло даже от самых мощных электронных и электротехнических приборов и гарантирует максимально продолжительную и бесперебойную работу охлаждаемых приборов за счет того, что используемые Вами приборы не перегреваются. С использованием собственной запатентованной конструкции гидравлического контура нам удалось достичь непревзойдённых ранее для охладителей силовой электроники характеристик:

• Возможность использования обычной технической воды вместо деионизированной воды;
• Низкое тепловое сопротивление от 0,011 до 0,028 в зависимости от модели.
• Рабочее напряжение до 5 кВ для изолированных охладителей всех серий, прочность изоляции между токоведущей частью и гидравлическим контуром до 10 кВ. Изоляция обеспечивает надежность сборки – например, при выходе из строй одного тиристора в составе высоковольтной тиристорной сборки не происходит пробоя всей сборки по напряжению.
• Номинальная рассеиваемая мощность отвода тепла самого мощного охладителя серии ИОЖ с медным гидравлическим контуром – до 7 кВт - по 3,5 кВт с каждой стороны – при потоке воды от 6 литров в минуту. Высочайший уровень отвода тепла на единицу площади охлаждаемой площади обеспечен запатентованной конструкцией многоуровневого гидравлического контура вихревого типа.
• Симметричность тепловой нагрузки по сторонам при использовании охладителей серий ИОЖ-50, ИОЖ-90, ИОЖ-110, ИОЖ-126 соблюдать необязательно.
• Охладители имеет очень небольшую полную массу – не более 3,65 кг для ИОЖ-50 и ИОЖ-90 и не более 4,83 кг для ИОЖ-110 и ИОЖ-126 с учетом массы теплоносителя.
• Рабочее давление в гидравлическом контуре до 0,2 МПа (2 Атм.) в не обжатом виде и до 0,6 Мпа (6 Атм.) в составе обжатой сборки.

Гибкость и инновации
для решения любых задач

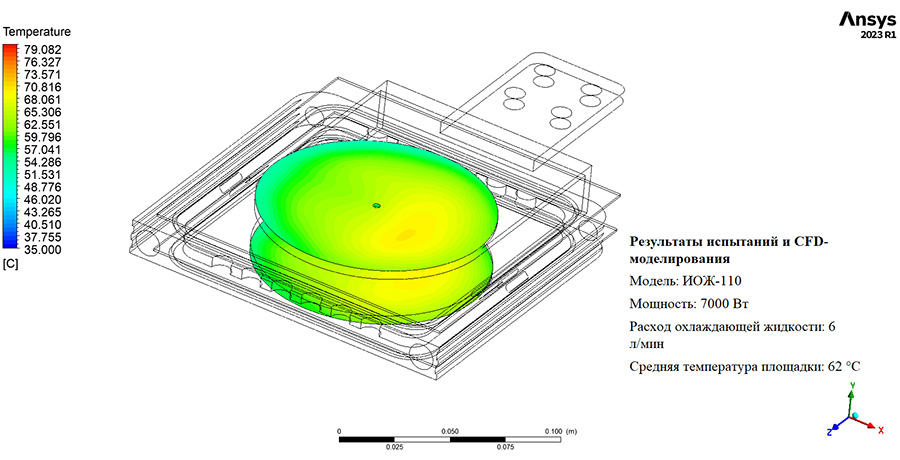

Нами разработана и запатентована уникальная вихревая конструкция многоуровневой гидравлической части охладителя силовой электроники для обеспечения равномерного охлаждения приборов по всей площади с минимальным тепловым сопротивлением. Изоляция между токоведущей частью и гидравлическим контуром охладителя выполнена из сверхпрочной анизотропной теплопроводящей керамики – электрическая прочность изоляции составляет до 10 кВ, что обеспечивает возможность использования обычной технической воды вместо деионизированной воды. Конструкция гидравлической части охладителя обеспечивает большую площадь теплообмена и высокий уровень тепловой мощности охладителя. Все площадки охладителя оснащены углублением для центровки приборов охлаждаемых приборов и комплектуются разрезными шпонками, а также отводами токоведущей части на любую из сторон охладителя для подключения к внешним шинам. Конструктивно возможно изготовление охладителей серии ИОЖ под любые установочные размеры и размеры площадки по требованию Заказчика – мы способны изготовить полный аналог любого из импортных охладителей для прижимных таблеточных приборов с круглой или прямоугольной площадкой. Охладители могут быть эффективно применены в любом устройстве силовой электроники (регулятор тока, преобразователь напряжения, преобразователь частоты, регулятор мощности, высокомощные антенные модули, в том числе водные системы охлаждения АФАР), где важна высокая тепловая мощность охладителя, компактность и надежность. Охладители серии ИОЖ предназначены под установку неизолированных охлаждаемых приборов силовой электроники с круглой или прямоугольной площадкой охлаждения от 35 до 126 мм соответствующие техническим требованиям Заказчика. Основными типами охлаждаемых устройств являются транзисторы (IGBT, MOSFET и пр.), тиристоры (RCT, IGCT, GTO и пр.), мощные диоды, варисторы, резисторы (включая снабберные) тепловой мощностью до 8 кВт на один прибор - для охладителя диаметром площадки 126 мм. Симметричность тепловой нагрузки по сторонам при использовании охладителей соблюдать необязательно. В качестве теплоносителя допустимо использование технической воды, деионизированной воды, авиационного керосина или различных видов гликолей и других жидкостей.

Непревзойденная
надежность

За счет высокой тепловой мощности охладителей серии ИОЖ и обеспечения равномерности отвода тепла обеспечивается мощное и равномерное охлаждение используемых Вами электронных и электротехнических приборов в течение многих лет эксплуатации, что в свою очередь гарантирует максимальный срок службы и безотказность работы охлаждаемых приборов и значительно повышает надежность Вашего устройства или системы в целом.

Мы не зависим
от санкций

В 2022–2023 гг. в инициативном порядке ЛИРА-С была проведена НИОКР «Модуль-сборка охладитель». Основной задачей работы была разработка отечественных аналогов охладителей силовой электроники и электротехники по своим характеристикам аналогичных или превосходящих импортные неизолированные и изолированные охладители. Целью работы было создание нескольких серий охладителей, максимально широко закрывающих потребности по жидкостному охлаждению приборов силовой электроники и электротехники. Основные требования к разрабатываемым охладителям: обеспечение максимальной равномерности съема тепла с охлаждаемой поверхности, достижение высоких удельных показателей тепловой мощности и низкого теплового сопротивления, надежность и технологичность конструкции, стойкость к периодическим вибрациям и перепадам температуры, конкурентноспособная стоимость. Разрабатываемые охладители должны обеспечить срок службы - до 15 лет и позволять использование дистиллированной или технической воды в качестве теплоносителя для неизолированных охладителей, прочность изоляции для изолированных охладителей 10 кВ, иметь минимальную массу и габариты, допускать использование в качестве теплоносителя технической воды, деионизированной воды, авиационного керосина и различных видов гликолей.

Были изучены несколько наиболее эффективных импортных охладителей различных типов. В результате проработки нескольких моделей гидравлического контура и большого количества конструкторских расчетов были разработаны и запатентована уникальная конструкция гидравлического контура и разработаны две основные сери охладителей: неизолированные двусторонние охладители – НОЖ и изолированные двусторонние охладители – ИОЖ.

Разработана технология изготовления охладителей серий НОЖ и ИОЖ, выпущена и испытана пробная партия, осуществляется серийная поставка Заказчикам. Разработчиком и изготовителем предлагаемых нами охладителей является ООО «ЛИРА-С». Разработки запатентованы. Охладители были разработаны, в соответствии с техническими требованиями, определёнными совместно с Крыловским государственным научным центром в 2023 г в целях импортозамещения, используемых в настоящее время импортных охладителей. Осуществлена поставка нескольких партий охладителей для нужд ВМФ России и арктического флота.

Области применения:

• в судостроении в составе сборок силовой электроники и преобразователях частоты судовых систем электродвижения;
• в авиации для целей охлаждения силовых электронных и электротехнических приборов;
• в системах управления мощных промышленных электродвигателей и генерирующих установок турбинного типа;
• в системах ПВО, РЭР и РЭБ для охлаждения мощной силовой электроники выходного каскада и иных подсистем;
• в энергетике при изготовлении тиристорных сборок вставок постоянного тока и в других сферах хозяйственной деятельности, где требуется высокая тепловая мощность жидкостных охладителей, высокая надежность, минимальная масса и возможностей систем воздушного охлаждения недостаточно.

Охладители серии ИОЖ обеспечивают самую высокую мощность теплоотвода, равномерность охлаждения и непревзойдённую надежность при обеспечении минимальной массы производимых жидкостных охладителей в любой сфере по требованию Заказчика.
