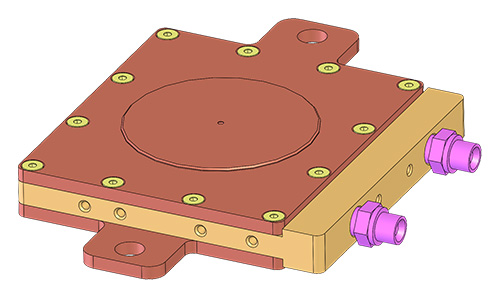

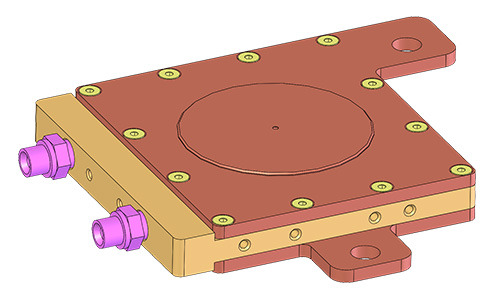

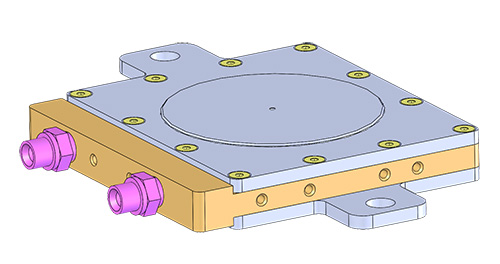

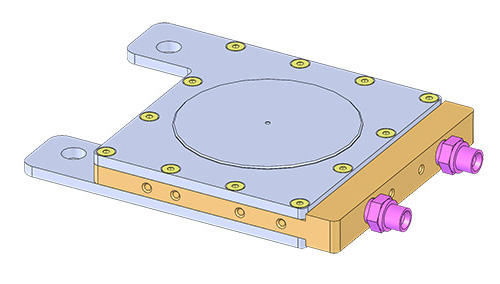

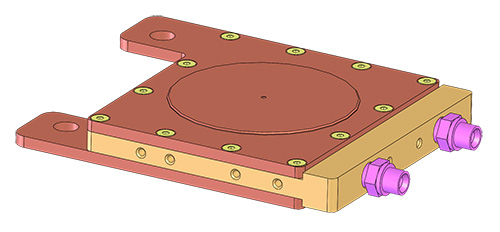

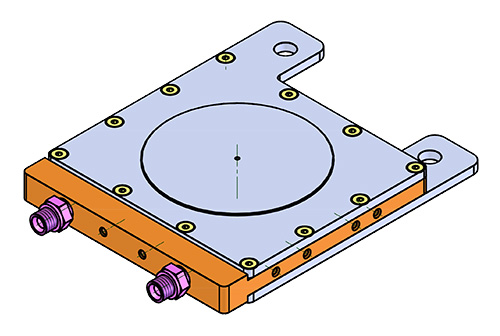

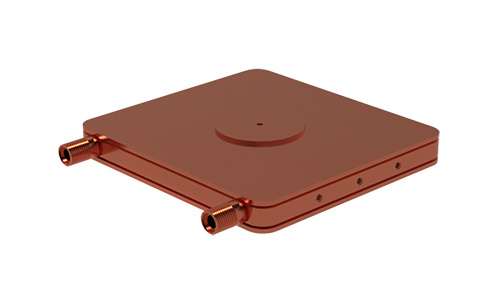

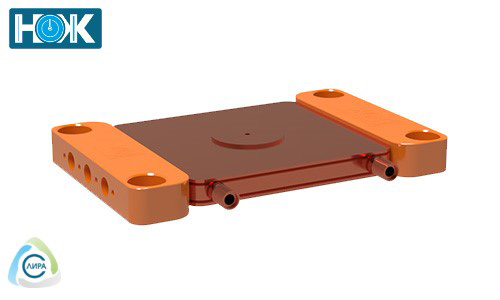

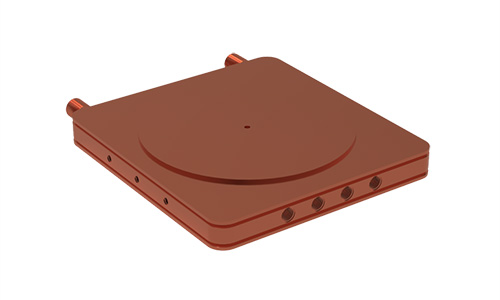

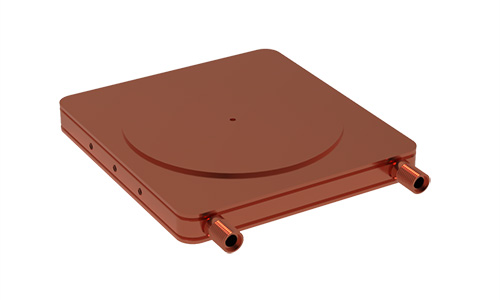

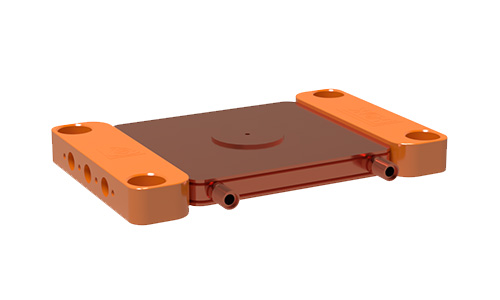

Представляем Вам серию НОЖ - неизолированных охладителей жидкостных для одно и двухстороннего охлаждения силовых полупроводниковых приборов таблеточного исполнения, силовых электронных и электротехнических приборов с плоской круглой или прямоугольной прижимной площадкой.

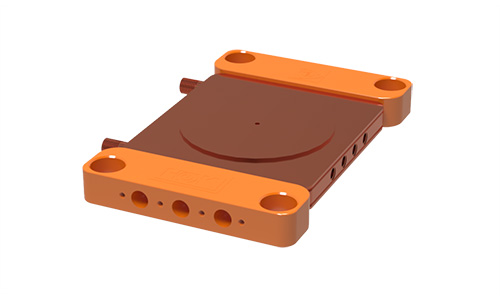

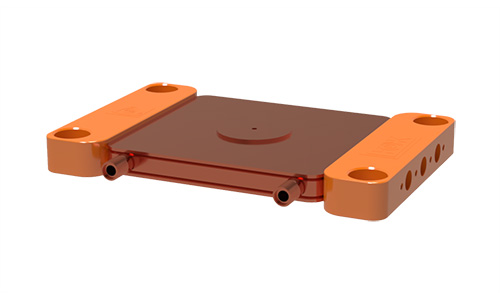

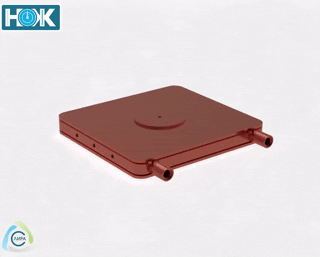

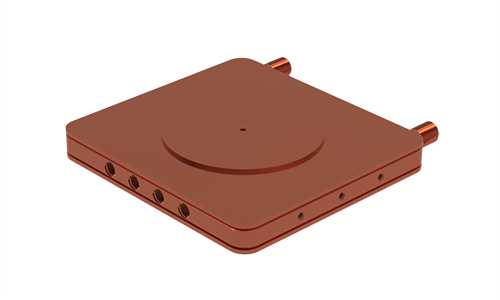

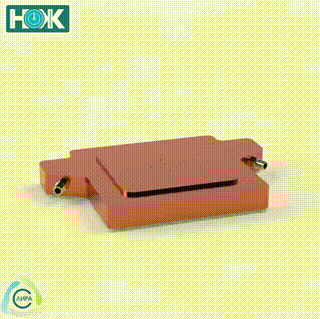

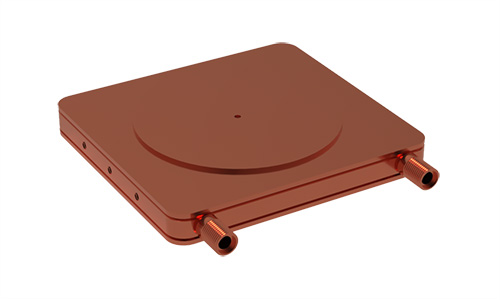

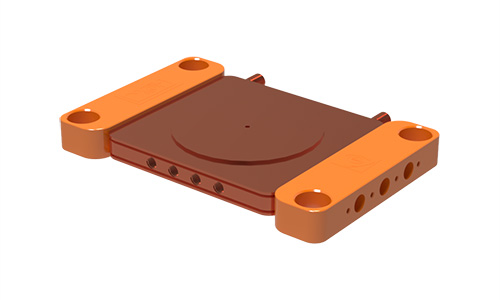

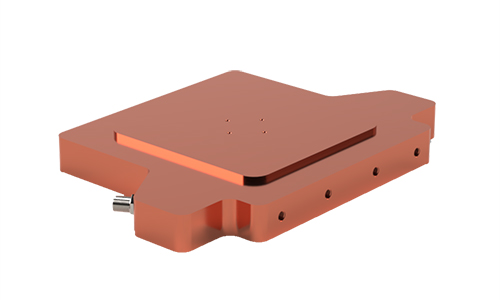

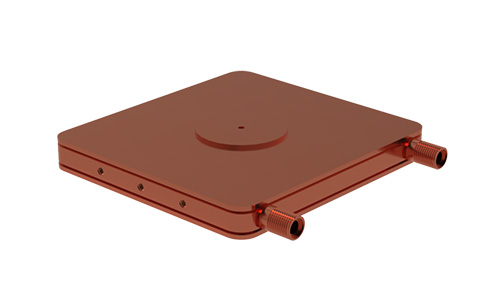

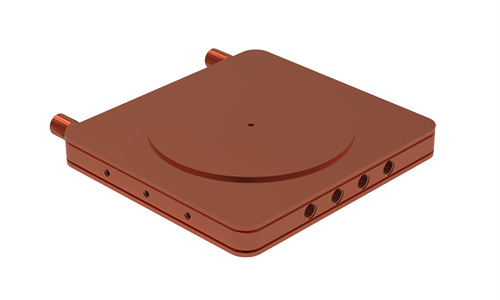

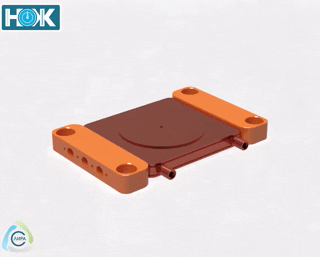

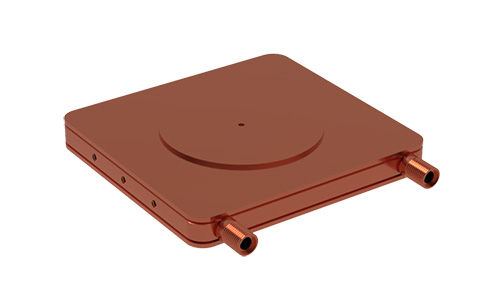

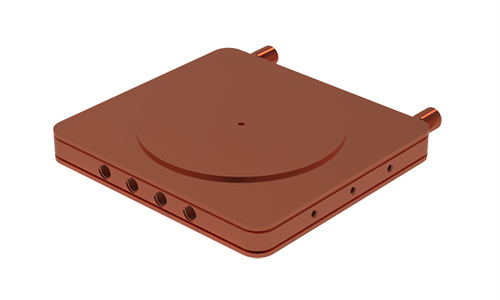

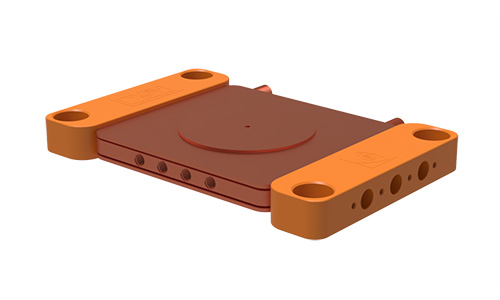

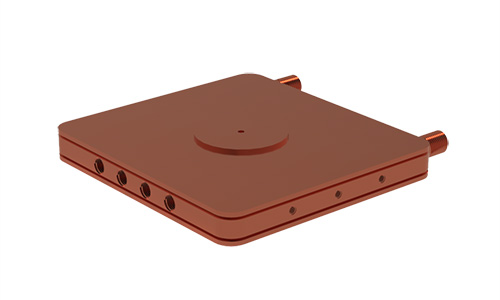

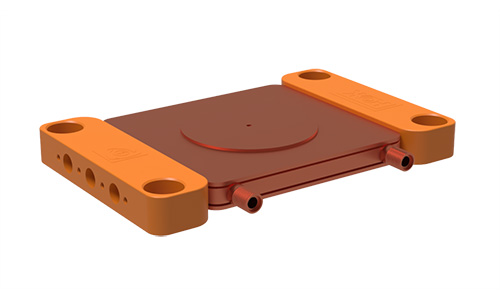

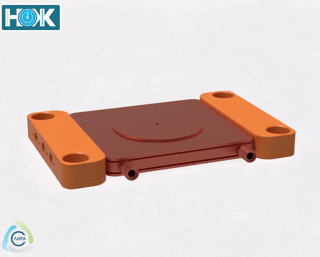

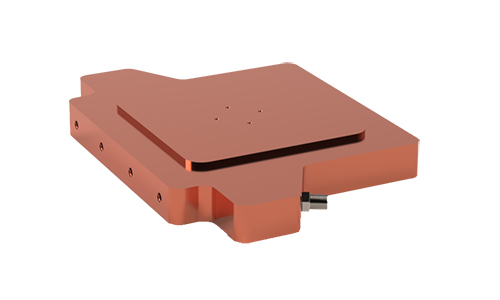

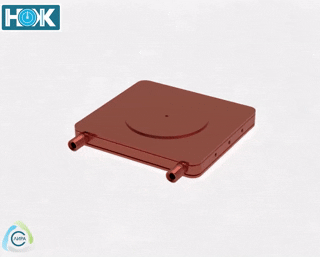

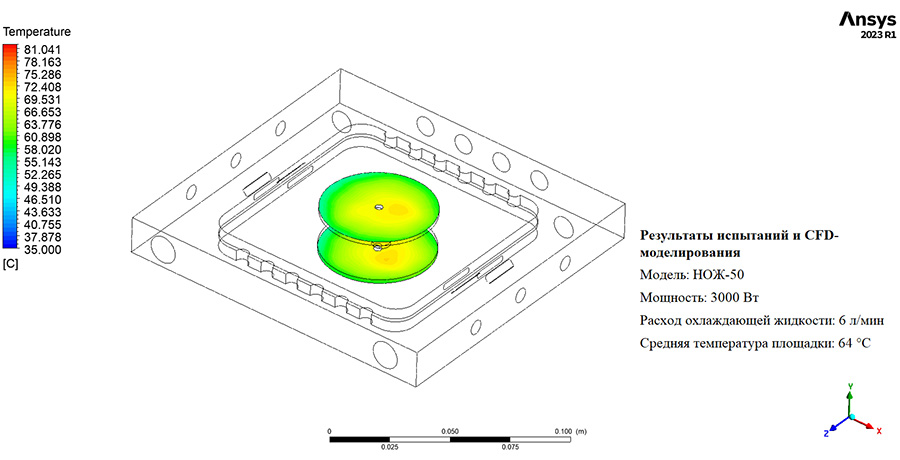

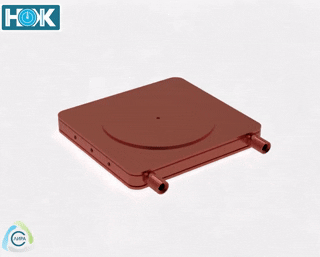

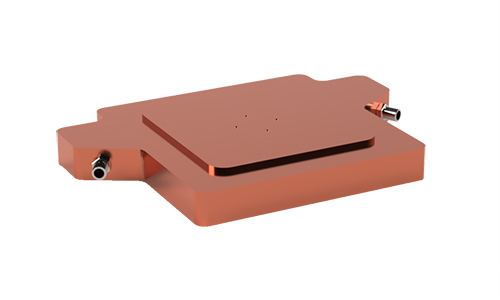

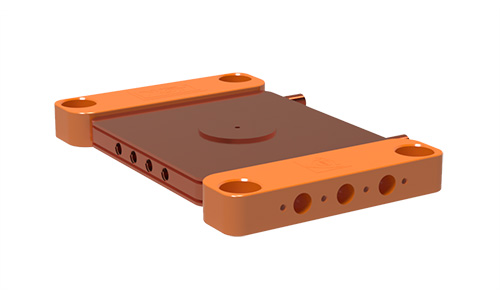

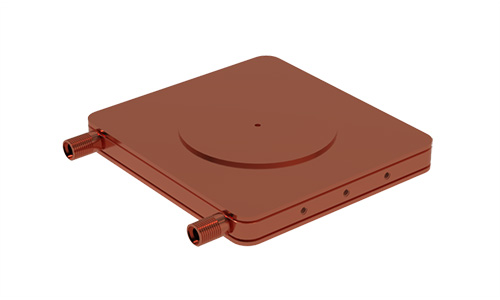

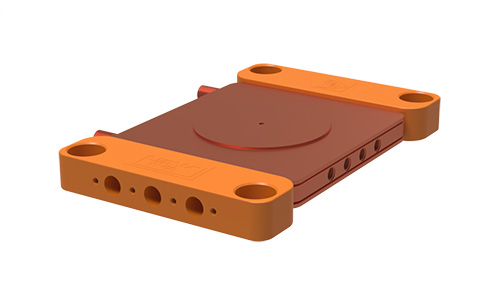

Командой специалистов ЛИРА-С разработана и запатентована технология изготовления высокопроизводительных жидкостных охладителей НОЖ для мощных низковольтных и высоковольтных электронных и электротехнических приборов и компонентов - силовых полупроводниковых приборы таблеточного типа (транзисторов, тиристоров, диодов) и иных приборов. Тепловая мощность охладителей НОЖ-50 составляет до 3 кВт, НОЖ-90 до 5 кВт, НОЖ-110 до 7 кВт и НОЖ-126 до 8 кВт, НОЖ -160КВ 12 кВт соответственно, токоведущая и гидравлическая части теплообменников собственной запатентованной конструкции изготовлены из меди.

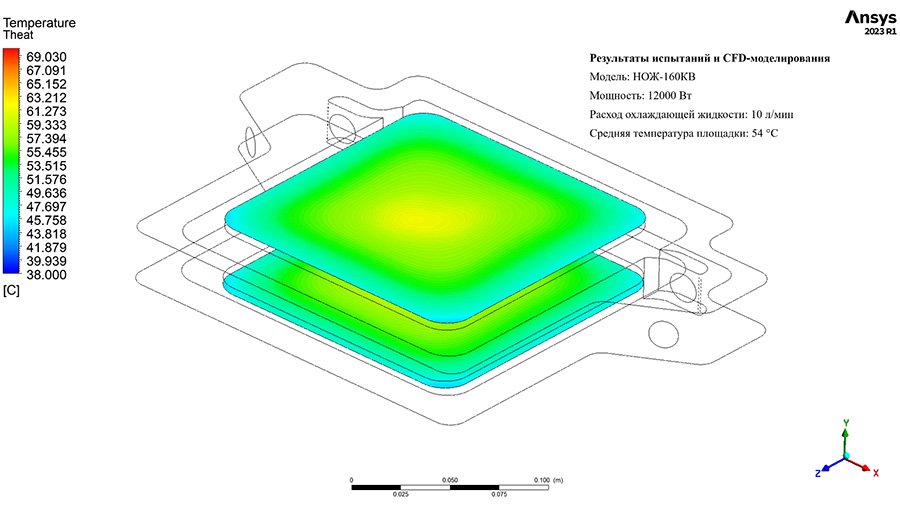

Особенностью конструкции является то, что теплосъем с охлаждаемой поверхности производится крайне равномерно и эффективно, а высокая тепловая мощность охладителя позволяет реализовывать отведение тепла даже от самых мощных электронных и электротехнических приборов и гарантирует максимально продолжительную и бесперебойную работу охлаждаемых приборов за счет того, что используемые Вами приборы не перегреваются даже после длительной эксплуатации. С использованием собственной запатентованной конструкции гидравлического контура нам удалось достичь непревзойдённых ранее для охладителей силовой электроники характеристик:

• Возможность использования дистиллированной воды вместо деионизированной воды для приборов с уровнем рабочего напряжение не более 3500В (опционально – за счет использования удлинённых электроизоляционных подводов охлаждающей воды);
• Низкое тепловое сопротивление от 0,011 до 0,027 в зависимости от модели, при расходе охлаждающей воды 6 л/мин.

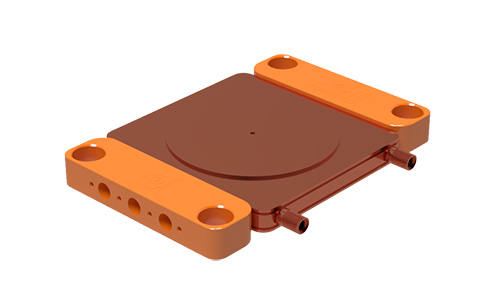

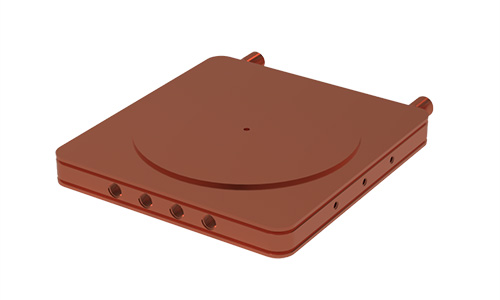

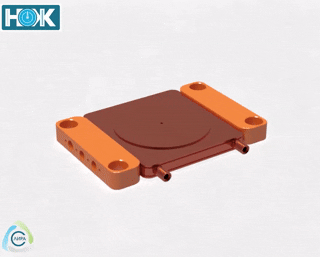

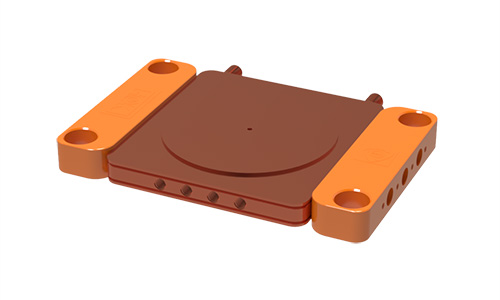

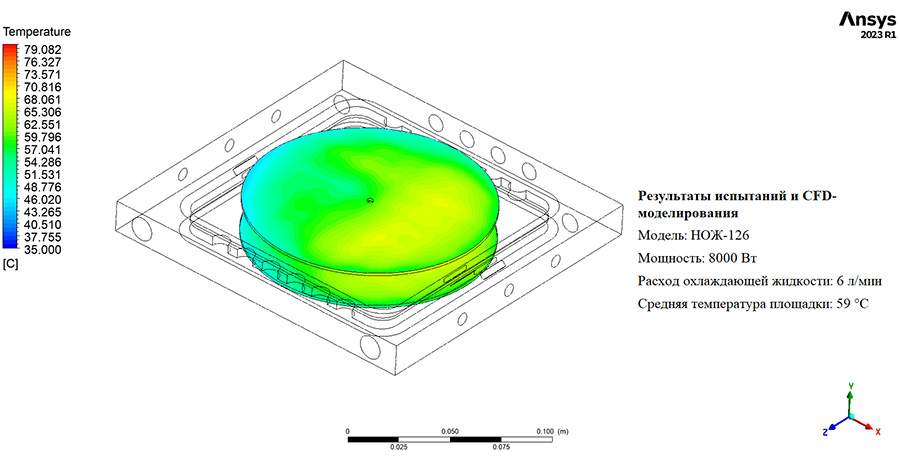

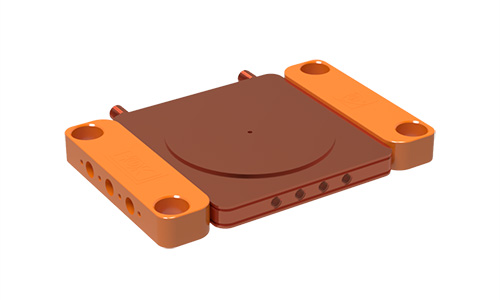

• Номинальная рассеиваемая мощность отвода тепла, например, мощного охладителя НОЖ-126 с медным гидравлическим контуром – до 8 кВт - по 4 кВт с каждой стороны – при потоке охлаждающей воды от 6 литров в минуту. Высочайший уровень отвода тепла на единицу охлаждаемой площади обеспечен запатентованной конструкцией многоуровневого гидравлического контура вихревого типа.
• Симметричность тепловой нагрузки по сторонам при использовании охладителей серий НОЖ-50, НОЖ-90, НОЖ-110, НОЖ-126, НОЖ-160КВ соблюдать необязательно.
• Охладители имеет очень небольшую полную массу – не более 3 кг для НОЖ-50, НОЖ-90 НОЖ-110 и не более 3,4 кг для НОЖ-126 без учета массы теплоносителя.
• Рабочее давление в гидравлическом контуре до 0,2 МПа (2 Атм.) в не обжатом виде и до 0,6 МПа (6 Атм.) в составе обжатой сборки.

Гибкость и инновации
для решения любых задач

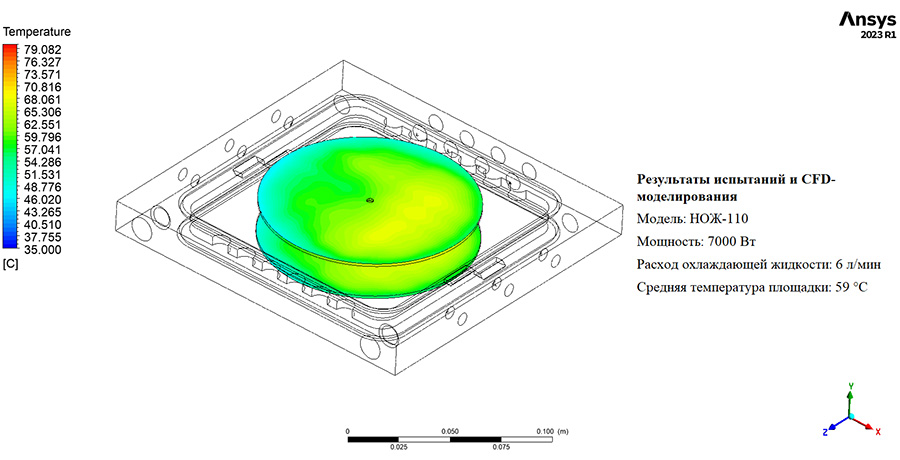

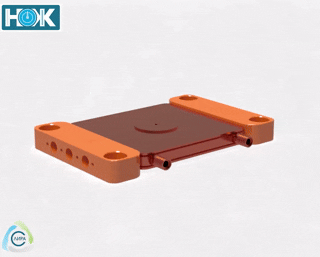

Нами разработана и запатентована уникальная вихревая конструкция многоуровневой гидравлической части охладителя силовой электроники для обеспечения равномерного охлаждения приборов по всей площади с минимальным тепловым сопротивлением. Возможность использования дистиллированной воды вместо деионизированной воды для приборов с уровнем рабочего напряжение не более 3500 В обеспечен удлинением пути протекания воды за счет использования диэлектрических подводящих и отводящих трубок. Конструкция гидравлической части охладителя имеет большую площадь теплообмена и качественное перемешивание охлаждающей жидкости за счет чего обеспечивается высокий уровень тепловой мощности охладителя. Все площадки охладителя оснащены углублением для центровки приборов охлаждаемых приборов и комплектуются разрезными шпонками, а также отводами токоведущей части на любую из сторон охладителя для подключения к внешним шинам. Конструктивно возможно изготовление охладителей серии НОЖ под любые установочные размеры по требованию Заказчика – мы способны изготовить полный аналог практически любого из импортных охладителей для прижимных таблеточных приборов для целей импортозамещения или замены. Охладители могут быть эффективно применены в любом устройстве силовой электроники (регулятор тока, преобразователь напряжения, преобразователь частоты, регулятор мощности, высокомощные антенные модули, в том числе водные системы охлаждения АФАР), где важна высокая тепловая мощность охладителя, компактность и надежность. Охладители НОЖ-50, НОЖ-90, НОЖ-110, НОЖ-126, НОЖ-160КВ предназначены под установку неизолированных охлаждаемых приборов силовой электроники с круглой площадкой охлаждения следующих типоразмеров 50 мм, 90 мм, 110 мм и 126 мм, 160 мм – указаны условные основные типоразмеры, возможно изготовление приборов с любыми размерами прижимной площадки по требованию Заказчика в диапазоне от 35 до 160 мм. Основными типами охлаждаемых устройств являются транзисторы (IGBT, MOSFET и пр.), тиристоры (RCT, IGCT, GTO и пр.), мощные диоды, варисторы, резисторы (включая снабберные) тепловой мощностью до 12 кВт на один охладитель. Симметричность тепловой нагрузки по сторонам при использовании охладителей соблюдать необязательно. В качестве теплоносителя допустимо использование технической воды, деионизированной и дистиллированной воды, авиационного керосина, различных видов гликолей и других жидкостей.

Непревзойденная
надежность

За счет высокой тепловой мощности охладителей серии НОЖ и обеспечения равномерности отвода тепла обеспечивается мощное и равномерное охлаждение используемых Вами электронных и электротехнических приборов в течение многих лет эксплуатации, что в свою очередь гарантирует максимальный срок службы и безотказность работы охлаждаемых приборов и значительно повышает надежность Вашего устройства или системы в целом.

Мы не зависим
от санкций

В 2022–2023 гг. в инициативном порядке ЛИРА-С была проведена НИОКР "Модуль-сборка охладитель". Основной задачей работы была разработка отечественных аналогов охладителей силовой электроники и электротехники по своим характеристикам аналогичных или превосходящих импортные неизолированные и изолированные охладители. Целью работы было создание нескольких серий охладителей, максимально широко закрывающих потребности рынка РФ по жидкостному охлаждению приборов силовой электроники и электротехники. Основные требования к разрабатываемым охладителям: обеспечение максимальной равномерности съема тепла с охлаждаемой поверхности, достижение высоких удельных показателей тепловой мощности и низкого теплового сопротивления, надежность и технологичность конструкции, стойкость к периодическим вибрациям и перепадам температуры, конкурентноспособная стоимость. Разрабатываемые охладители должны обеспечить срок службы - не менее 15 лет и позволять использование дистиллированной воды в качестве теплоносителя для неизолированных охладителей, прочность изоляции для изолированных охладителей не менее 10 кВ, иметь минимальную массу и габариты, допускать использование в качестве теплоносителя технической воды, деионизированной воды, авиационного керосина и различных видов гликолей.

Были изучены несколько наиболее эффективных импортных охладителей различных типов. В результате проработки нескольких моделей гидравлического контура и большого количества конструкторских расчетов были разработаны и запатентована уникальная конструкция гидравлического контура и разработаны две основные сери охладителей: неизолированные двусторонние охладители – НОЖ и изолированные двусторонние охладители – ИОЖ.

Разработана технология изготовления охладителей серий НОЖ и ИОЖ, выпущена и испытана пробная партия, осуществляется серийная поставка Заказчикам. Разработчиком и изготовителем предлагаемых нами охладителей является ООО "ЛИРА-С". Разработки запатентованы. Охладители разработаны, в соответствии с техническими требованиями, определёнными совместно с Крыловским государственным научным центром в 2023 г в целях импортозамещения, используемых по настоящее время импортных охладителей. Осуществлена поставка нескольких партий охладителей для нужд ВМФ России и арктического флота.

Области применения:

• в судостроении в составе сборок силовой электроники и преобразователях частоты судовых систем электродвижения;
• в авиации для целей охлаждения силовых электронных и электротехнических приборов;
• в системах управления мощных промышленных электродвигателей и генерирующих установок турбинного типа;
• в системах ПВО, РЭР и РЭБ для охлаждения мощной силовой электроники выходного каскада и иных подсистем;
• в энергетике при изготовлении тиристорных сборок вставок постоянного тока и в других сферах хозяйственной деятельности, где требуется высокая тепловая мощность жидкостных охладителей, высокая надежность, минимальная масса и возможностей систем воздушного охлаждения недостаточно.

Охладители серии НОЖ обеспечивают самую высокую мощность теплоотвода, равномерность охлаждения и непревзойдённую надежность при обеспечении минимальной массы производимых жидкостных охладителей в любой сфере по требованию Заказчика.
