Разработка испытательного нагрузочного устройства, охлаждаемого технической водой на пиковую мощность до 8 МВт, рабочее напряжение до 690В

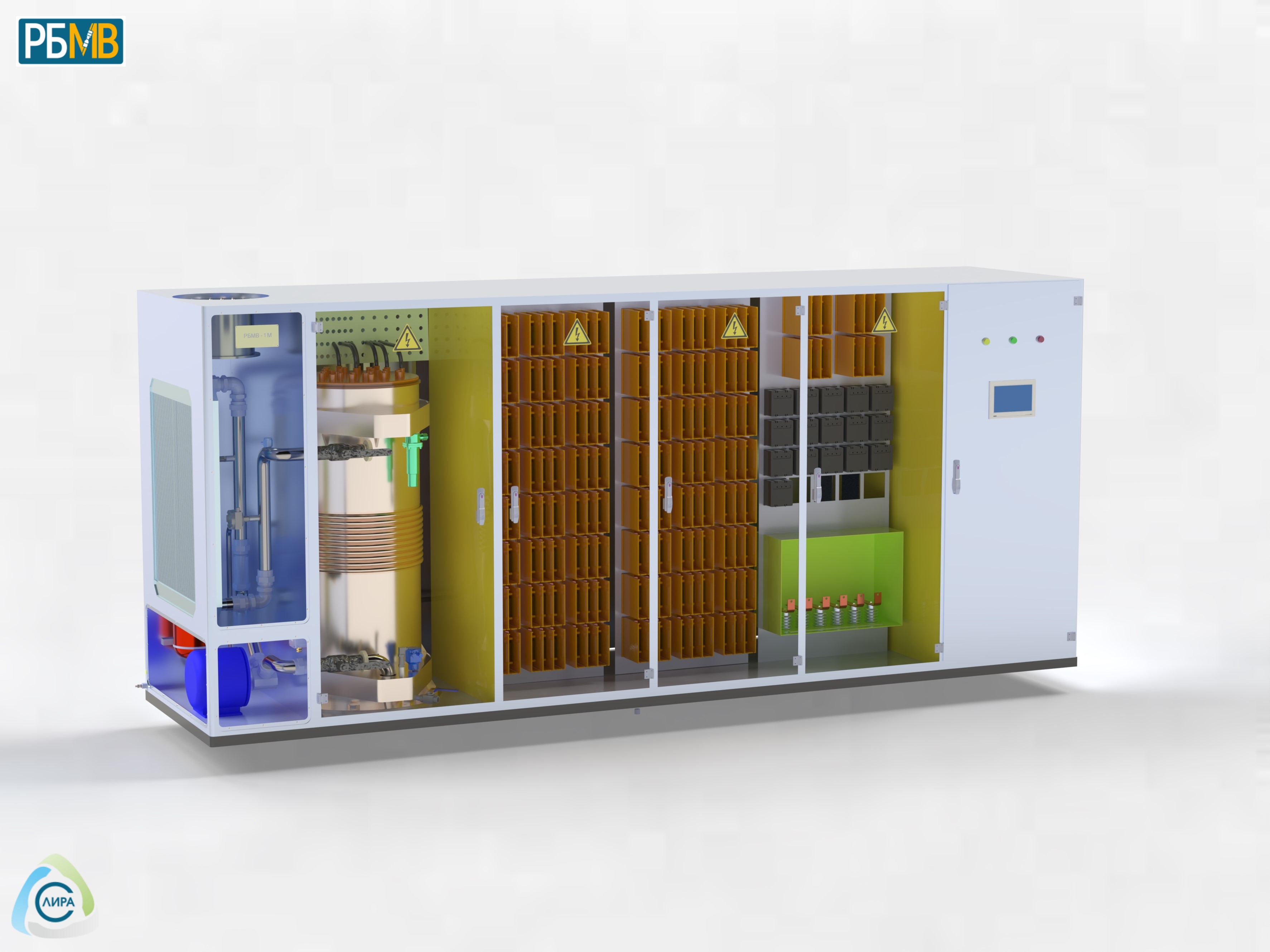

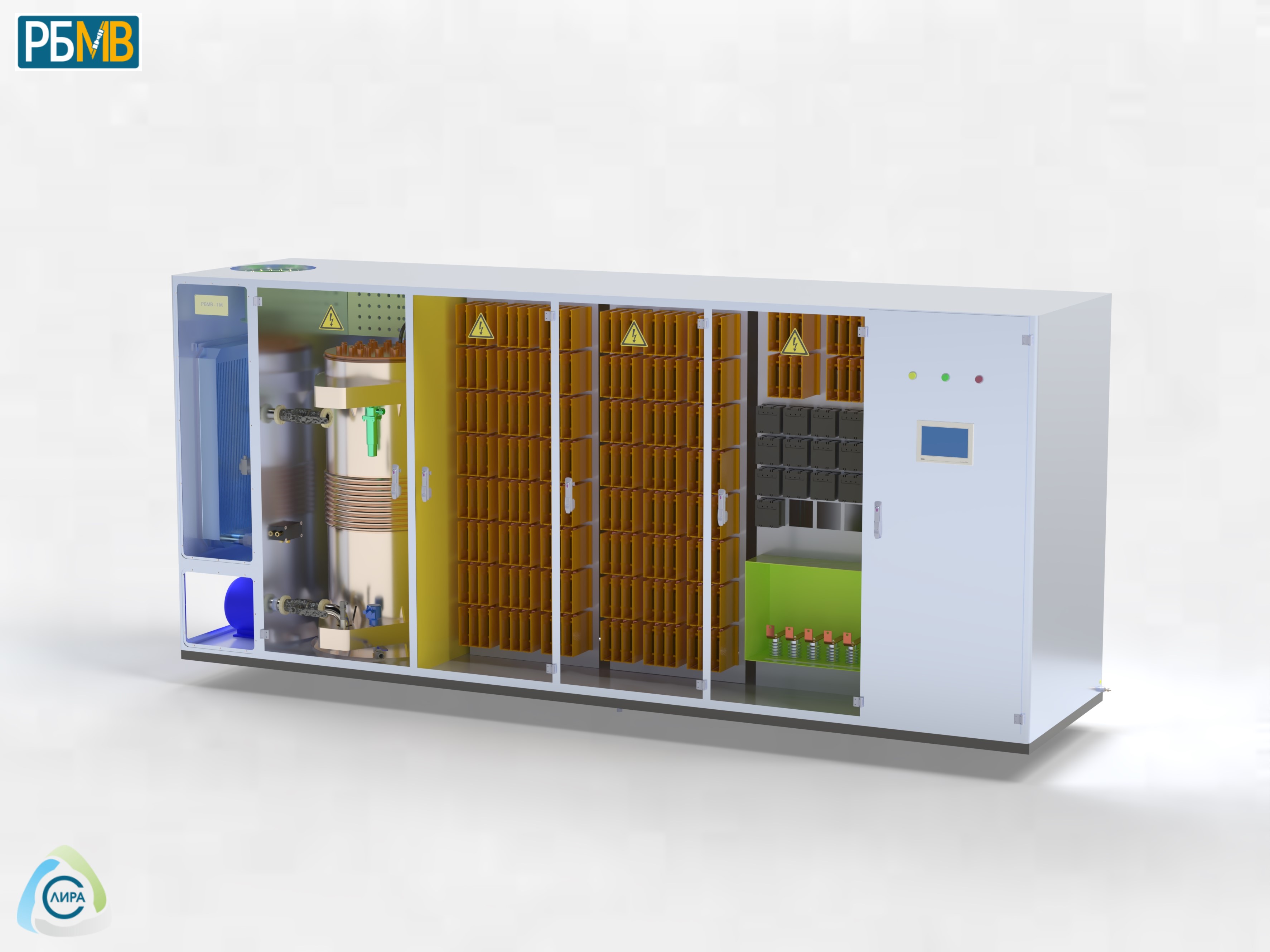

Разработан эскизный и технический проекты, конструкторская и технологическая документация, в настоящий момент идет изготовление на производственной площадке ЛИРА-С - РеБМВ-1М-48R-ИВН, которое применяется для проведения испытаний серии выключателей. Разработанное нагрузочное устройство необходимо для имитации нагрузки на ток до 4000А. Для испытаний различных выключателей выбирается одно из 48 дискретных значений сопротивления в диапазоне от 0,055Ом до 40,645 Ом путем выбора необходимого значения на панели оператора, после чего с помощью контакторов автоматически собирается схема из более чем 220 резистивных элементов с заданной характеристикой сопротивления. Уникальными особенностями разработанного устройства РеБМВ-1М-48R-ИВН являются:

• компактные размеры и небольшая масса, позволяющие разместить нагрузочное устройство на испытательном стенде;
• прямое охлаждение резистивных элементов технической водой, замкнутая система циркуляции охлаждающей воды, охлаждение воды воздухом посредством радиатора охлаждения входящего в состав устройства, отвод нагретого воздуха посредством воздуховода, за счет чего обеспечена независимость воздухоотвода;
• резистивные элементы и резистивные модули имеют прочность изоляции свыше 10 кВ, что обеспечивает бесперебойную работу устройства на рабочем напряжении до 5 кВ и выше без необходимости использования трансформаторов;
• устройство до 10 раз меньше по объему и занимаемой площади по сравнению с охлаждаемыми воздухом нагрузочными устройствами.
